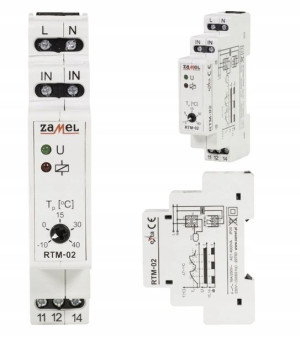

ZAMEL Regulator Temperatury 10-40C Bez Sondy Szyna

Opis

Regulator temperatury 10-40C bez sondyZAMEL RTM-02 ✔️ Regulacja temperatury w zakresie -10 40 °C ✔️ Kontrolka stanu przekaźnika ✔️ Montaż na szynie TH 35 Zewnętrzna sonda NTC ✔️ Sterowanie odbiornikami w zależności od temperatury ✔️ Wyjście przekaźnikowe o maksymalnej obciążalności 16 A ✔️ Kontrolka podłączenia czujnika ✔️ Sonda nie występuje w komplecie z regulatorem i należy nabyć ją oddzielnie.

Zestaw składa się z1 szt. Regulator temperatury RTM-02 Instrukcja obsługi w języku polskim ➡️ Regulator temperatury RTM-02 służy do sterowania odbiornikami (np. grzejniki i grzałki, wentylatory, ogrzewanie podłogowe, maty antyoblodzeniowe itp.) zależności od temperatury panującej w otoczeniu zewnętrznego czujnika NTC. ➡️ Urządzenie posiada możliwość regulacji temperatury zadanej za pomocą potencjometru znajdującego się na panelu przednim w zakresie -10 +40 stopni Celsjusza. ➡️ Do poprawnej pracy regulator EXTA ZAMEL RTM-02 wymaga podłączenia zewnętrznej sondy NTC-03. ➡️ Sama konstrukcja sondy zgodna jest ze standardami wykorzystywanymi w automatyce budynkowej. ➡️ Czujnik posiada nominalną rezystancję 10kohm i charakterystykę typową dla komponentu NTC. ➡️ Przewód sondy ma 3 m długości i można go przedłużyć do 50 m przewodem o przekroju 0,2 ÷ 2,50 mm2. ➡️ Sond nie można łączyć. ➡️ Pojedyncza sonda nie może być wykorzystywana do pomiaru temperatury przekazywanego kilku regulatorom.

Opis RTM-02Zacisk zasilania (L)Kontrolka zwarcia/rozwarcia czujnikaKontrolka stanu przekaźnikaNastawa progu załączeniaZaciski wyjściowe przekaźnika (11, 12, 14)Zacisk zasilania (N)Zaciski wejściowe czujnika (IN, IN)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie RTM-02 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Dane techniczneWymiary: jednomodułowa (17,5 mm) 90×17,5×66 mmWaga: 90 gZnamionowe napięcie zasilania: 230V ACNapięcie maksymalne styków: 250VZakres nastawy temperatury: -10 40 CKategoria użytkowania: AC1Moc maksymalna przekaźnika: 4000 VAUkład styków: NO/NCPrąd przekaźnika: 16 AZnamionowy pobór prądu: 33 mAStopień ochrony obudowy: IP20Mocowanie obudowy: szyna TH35 (PN-EN 60715)
