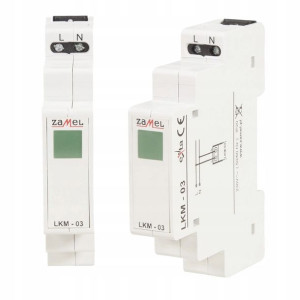

Wskaźnik Zasilania 1-fazowy ziel. ZAMEL LKM-03-20

Opis

Wskaźnik zasilania 230V LED zielonaZAMEL LKM-03-20 ✅ Sygnalizuje obecność napięcia lub jego brak w sieci jednofazowej ✅ Sygnalizacja realizowana jest przy pomocy zielonej diody LED o podwyższonej emisji światła ✅ Duża trwałość elementów świecących ✅ Łatwa adaptacja do nietypowych zastosowań ✅ Wskaźnik do montażu na szynę TH35Zestaw zawiera1 szt. Wskaźnik zasilania 230V LED zielona LKM-03-20Instrukcję obsługi w języku polskimOpis wskaźnikaZacisk zasilania (L)Wskaźnik zasilaniaZacisk zasilania (N)DziałanieUrządzenie po poprawnym zamontowaniu i podłączeniu jest gotowe do pracy.

Obecność napięcia sieciowego na wybranym przewodzie fazowym sygnalizowane jest świeceniem diody LED.

Brak napięcia sieciowego powoduje, że dioda LED nie świeci.

MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie LKM-03 w rozdzielnicy na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu w wersji 10/20/30: 3,5 mA / 15 mA / 15 mAWskaźnik zasilania: zielona dioda LEDLiczba zacisków przyłączeniowych: 2Przekrój przewodów przyłączeniowych: 0,2 / 2,5 mm2Temperatura pracy: -20 / +45 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: jednomodułowa 90x17,5x66 mmWaga: 45 gZgodność z normami: PN-EN 60947-5-1
