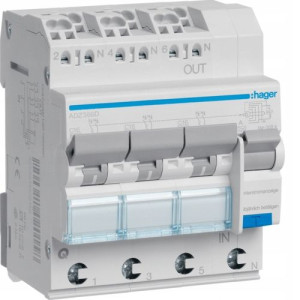

Wyłącznik Różnicowoprądowy Rcbo 6ka C 16a Adz366d

Opis

RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 3x1P+N 6kA C 16A/30mA Typ A QC/QBB Hager ADZ366DKonstrukcjaLiczba biegunów chronionych: 3Liczba biegunów: 4 PUkład biegunów: 3x 1P+NMontaż: Szyna DINCharakterystyka wyzwalania: CFunkcjeZ rozłączanym biegunem N: takZaplombowany: takElementy sterujące i wskaźnikiZe wskaźnikiem pozycji styku: takZe wskazaniem błędu: takCharakterystyka elektrycznaZnamionowa zwarciowa zdolność łączeniowa Icn: 6 kANapięcie znamionowe łączeniowe Ue (AC): 230 VTyp napięcia zasilającego: ACCzęstotliwość: 50 HzNapięcieWartość wytrzymałości dielektrycznej częstotliwości zasilania: 2 kVZnamionowe napięcie izolacji Ui: 500 VZnamionowe napięcie udarowe wytrzymywane Uimp: 4000 VPrądZnamionowy prąd różnicowy dI: 30 mAPrąd znamionowy In: 16 AZnamionowy prad wyładowczy (In 8/20µs): 3 kAPrąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kAZnamionowa zdolność załączania i wyłączania Im: 3 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 InZnam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kAZnam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 61 009-1: 6 kAZnam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 61 009-1: 6 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 21,1 APrąd znamionowy w temperaturze -20°C: 20,7 APrąd znamionowy w temperaturze -15°C: 20,3 APrąd znamionowy w temperaturze -10°C: 19,9 APrąd znamionowy w temperaturze -5°C: 19,4 APrąd znamionowy w temperaturze 0°C: 19 APrąd znamionowy w temperaturze 5°C: 18,5 APrąd znamionowy w temperaturze 10°C: 18 APrąd znamionowy w temperaturze 15°C: 17,5 APrąd znamionowy w temperaturze 20°C: 17 APrąd znamionowy w temperaturze 25°C: 16,5 APrąd znamionowy w temperaturze 30°C: 16 APrąd znamionowy w temperaturze 35°C: 15,7 APrąd znamionowy w temperaturze 40°C: 15,5 APrąd znamionowy w temperaturze 45°C: 15,2 APrąd znamionowy w temperaturze 50°C: 15 APrąd znamionowy w temperaturze 55°C: 14,7 APrąd znamionowy w temperaturze 60°C: 14,4 APrąd znamionowy w temperaturze 65°C: 14,1 APrąd znamionowy w temperaturze 70°C: 13,9 AWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 0,8Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,8Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,7Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,6CzęstotliwośćCzęstotliwość (zakres do ETIM): 50 HzMocCałkowite straty mocy dla prądu znamionowego: 10,9 WStraty mocy na biegun dla prądu znamionowego: 3 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 2000Wytrzymałość mechaniczna (liczba cykli): 2000WymiaryGłębokość produktu: 70 mmWysokość produktu: 86 mmSzerokość produktu: 71 mmInstalacja / MontażMoment dokręcający: 2 NmŁatwość demontażu aparatów modułowych: nieMożliwość demontażu od dołu: takPrzystosowany do montażu podtynkowego: takPozycja montażowa produktu 360°: takPodłączeniePojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 10 mm²Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 16 mm²Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 4 mm²Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 4 mm²Nominalny moment obrotowy dolny zacisk: 2 NmPrzewódDługość przewodnika (m) użytego do testu cieplnego zgodnie z normą produktową: 1 mPrzekrój przewodnika (mm²) użytego do testu cieplnego zgodnie z normą produktową: 2,5 mm²
