Zawór Mieszający Afriso 3 Drogowy Cal Arv 384 D25

Opis

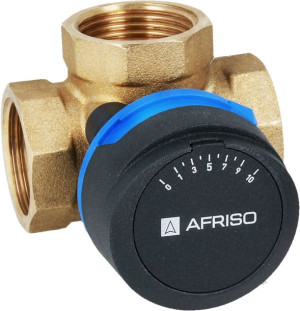

3-drogowy obrotowy zawór mieszający ARV 384 ProClick, DN25, Rp1", Kvs 10Art.-Nr 13 384 10Zawory 3-drogowe stosowane są zwykle jako zawory mieszające, gdzie wymaganą temperaturę uzyskuje się poprzez zmieszanie w odpowiedniej proporcji gorącej wody z kotła z chłodną wodą z powrotu. Zawory 3-drogowe można też stosować jako zawory rozdzielające lub przełączające, gdy wymagany jest rozdział strumienia wody z kotła na dwa obwody, np. do instalacji grzewczej oraz zasobnika c.w.u.. Nowe zawory 3-drogowe ARV sprawdzają się jeszcze lepiej w takim zastosowaniu, dzięki ulepszonej budowie wewnętrznej. Poprawiona konstrukcja pozwala na osiągnięcie zdecydowanie mniejszego przecieku wewnętrznego, przy zachowaniu niskiego wymaganego momentu obrotowego.

Nowe 3-drogowe obrotowe zawory mieszające ARV z gwintem wewnętrznym wykonane są z mosiądzu. Przyłącza mają formę ośmiokąta, co zdecydowanie ułatwia montaż kluczem hydraulicznym. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu ułatwiające odpowiednią nastawę. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia nowych zaworów ARV z nowymi siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki montowane są w systemie ProClick, bez użycia narzędzi. Zawory ARV wymagają użycia niskiego momentu do ich obracania. DN: 25Kvs: 10 m³/hprzyłącze: Rp1''maksymalna temperatura: 110°Cmaksymalne ciśnienie: 10 barmateriał korpusu: mosiądz1. Ośmiokątne powierzchnie pod klucz:Ośmiokątne powierzchnie pod klucz hydrauliczny to łatwiejszy montaż zaworu na instalacji.2. Wskaźnik położenia zawieradła zaowruPogrubiona część pokrętła zaworu określa położenie zawieradła wewnątrz zaworu.

Ułatwia to nastawę i kontrolę poprawności pracy zaworu.3. Wygodne pokrętełoDuże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie zaworem w trybie ręcznym4.

Dwustronna  skalaSkala na nowych zaworach ARV ProClick i siłownikach ARM ProClick nadrukowana jest dwustronnie. Z jednej strony z podziałką od 10 do 0Pozwala to na montaż zaworu w różnych pozycjach.

JAK REGULOWAĆ INSTALACJĄ C.

O. ZA POMOCĄ 3-DROGOWYCH ZAWORÓW MIESZAJĄCYCH ARV?

W zazleżności od miejsca montażu pompy obiegowej względem zaworu mieszającego, może on pełnić funkcję mieszania dwóch strumieni wody o różnym parametrze oraz funkcję przełączania lub rozdzielania strumienia wody.

Na schemacie "a" przedstawiona została instalacja z pompą obiegową zamontowaną za zaworem mieszającym. W tej instalacji zawór prowadzi tzw. regulację jakościową, a więc wpływając bezpośrednio na temperaturę wody "wychodzącej" z zaworu. Pompa zasysa wodę z zasilania i powrotu w proporcjach odpowiednich co do stopnia otwarcia zaworu mieszającego.

W przypadku montażu pompy przed zaworem mieszającym, jak to zostało pokazane na schematach "b" i "c", ustawiając skrajne pozycje zaworu mieszającego, możemy przełączać strumień wody bezpośrednio na bufor lub wymiennik ciepła (schemat "b"). Ustawiając zawór w pozycjach pośrednich rozdzielamy częściowo strumień wody na zasilanie i powrót, regulując tym samym mocą instalacji jak również podwyższając temperaturę wody powracającej do kotłą (schemat "c"). W tego typu instalacjach mamy doczynienia z regulacją ilościową.
