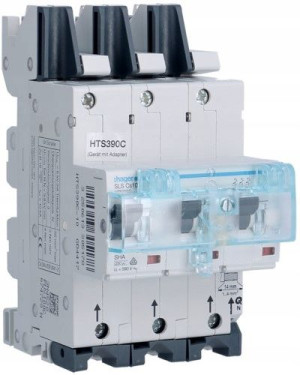

Hager Mcb Sls Wyłącznik Selekt. 3p Cs 100a Hts390c

Opis

Hager, MCB SLS Wyłącznik nadprądowy selektywny 3P, Cs, 100 A, szyny Cu 40-12x5/10mm, HTS390CKonstrukcjaLiczba biegunów: 3 PUkład biegunów: 3 PCharakterystyka wyzwalania: CsFunkcjeZ rozłączanym biegunem N: nieCharakterystyka elektrycznaNapięcie znamionowe łączeniowe Ue (AC): 230 / 400 VCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 690 VZnamionowe napięcie udarowe wytrzymywane Uimp: 6000 VPrądPrąd znamionowy In: 100 APrąd znamionowy wyłączalny zwarciowy roboczy Ics: 12,5 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 6,5 / 10 InZnam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 25 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 132 APrąd znamionowy w temperaturze -20°C: 129,4 APrąd znamionowy w temperaturze -15°C: 126,8 APrąd znamionowy w temperaturze -10°C: 124,1 APrąd znamionowy w temperaturze -5°C: 121,4 AMocMaksymalna strata mocy na biegun zgodnie ze standardem: 15 WCałkowite straty mocy dla prądu znamionowego: 55,8 WStraty mocy na biegun dla prądu znamionowego: 18,6 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 1500Wytrzymałość mechaniczna (liczba cykli): 10000WymiaryWysokość produktu: 158 mmSzerokość produktu: 81 mmInstalacja / MontażMontaż: dla szynPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 1,5 / 35mm²Przekrój przewodu sztywnego (drut) w zacisku: 1,5 / 50mm²Liczba szyn zbiorczych na pole: 1 / 2NormaNorma: DIN VDE 0641-21Dopuszczenia / atesty: VDEDyrektywa europejska WEEE: dotyczyBezpieczeństwoStopień ochrony: IP20Warunki użytkowaniaTemperatura robocza: -25…55 °CStopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3Temperatura przechowywania/transportu: -25…80 °CTemperaturaTemperatura kalibracji: 30 °C
