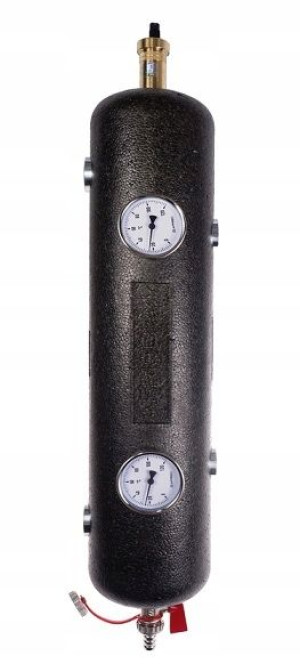

Sprzęgło Hydrauliczne Ocieplone Blh 70 Kw Zestaw

Opis

Sprzęgło hydrauliczne BLHSprzęgło hydrauliczne służy do rozdzielenia hydraulicznego obiegu źródła ciepła oraz obiegów grzewczych instalacji zgodnej z PN-EN 12828. Zastosowanie sprzęgła hydraulicznego w instalacji zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegu pompowego instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez samoczynne zrównoważenie przepływów. Zapewnia to płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.

BudowaSprzęgło hydrauliczne BLH składa się ze stalowej ocynkowanej belki z wewnętrzną siatką separacyjną, ocieplenia z pianki izolacyjnej oraz wyposażenia w postaci odpowietrznika automatycznego z zaworem stopowym, zaworu spustowego KFE i dwóch termometrów. Sprzęgło hydrauliczne należy podłączyć do instalacji grzewczej przy użyciu gwintów wewnętrznych G1”. Odpowietrznik automatyczny, zawór spustowy oraz tuleje termometrów należy wkręcić w gwinty wewnętrzne G1/2”. Jeśli nie używamy wyposażenia dodatkowego, otwory należy zaślepić korkiem G1/2”.moc: max 70 kWprzyłącze: GW G1''maksymalna temperatura: 90°Cmaksymalne ciśnienie: 6 barodpowietrznik automatyczny: 12 barPrzyłącza do instalacji GW G1”Przyłącza osprzętu GW G1/2”Przepływ max 4,0 m3/hMoc max 70 kW przy ΔT = 15KPojemność 2,3 lCiśnienie nominalne zestawu PN6Temperatura pracy zestawu max 90°CCiśnienie nominalne sprzęgła (bez osprzętu dodatkowego) PN16Temperatura pracy sprzęgła (bez osprzętu dodatkowego i izolacji) max 110°CStężenie glikolu max 50%Korpus sprzęgła stal ocynkowanaOcieplenie polipropylen (EPP)Odpowietrznik G3/8” z zaworem stopowym R1/2”Zawór spustowy niklowany, G1/2”Termometry ø63 mm, 0÷120°C, G1/2”, kl. 2,0
