Kompletny zestaw CNC dla 4 silników A4988 Druk 3D

Opis

Kompletny zestaw CNC dla 4 silników A4988 Druk 3DPrzyznaj się, że zawsze chciałeś/chciałaś zbudować własną drukarkę 3D, frezarkę lub grawer laserowy!

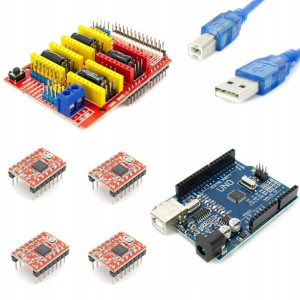

Z tym zestawem do budowy własnej maszyny CNC, zrobisz to jeszcze prościej. Na cały zestaw składają się komponenty, które służą do sterowania Twoją maszyną. Są to:Uno R3 zgodne z Arduino UnoDedykowany Shield CNC V3 mogący wysterować do 4 silników krokowych4 moduły sterownika silników krokowych, tzw. Stepstick na układzie A4988 (zestaw z DVR8255 jest w innej ofercie)Radiatory na moduły Stepstick - takie układy wymagają chłodzeniaPrzewód USB do podłączenia sterownika do komputeraKupując gotowy zestaw oszczędzasz czas i pieniądze - w porównaniu do kupowania wszystkich komponentów osobno.

Specyfikacja Uno R3Napięcie zasilania: 5 V (USB), 7-12V (zasilacz)Napięcia pinów I/O: 5 VZainstalowany bootloader z Arduino Uno R3Układ USB-UART: CH340Mikrokontroler: ATmega328PMaksymalna częstotliwość zegara: 16 MHzPamięć SRAM: 2 kBPamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)Pamięć EEPROM: 1 kBPorty I/O: 14Wyjścia PWM: 6Ilość wejść analogowych: 6 (kanały przetwornika A/C)Interfejsy szeregowe: UART, SPI, I2CZewnętrzne przerwaniaWymiary: 75 x 54 x 15 mmGoldpiny wlutowane w płytkę + dodatkowe do wlutowania w zesatwie.

Goldpiny ISP wlutowane w płytkęSpecyfikacja CNC Shield V3Zasilanie: 5 ÷ 12 VNapięcie pracy sygnałów logicznych: 5 VNapięcie zasilania silników: 12V - 36VW pełni zgodna z GRBLKompatybilny z Arduino Uno (również z innymi zgodnymi płytkami)4 podstawki do sterowników A4988, DRV8825obsługuje osie X, Y, Z, A2 enstopy dla każdej osi (całkowicie 6)Specyfikacja Stepstick A4988Napięcie zasilania: 8 ÷ 35 VPrąd ciągły na cewkę silnika: 2 A (chłodzenie aktywne)Prąd ciągły na cewkę silnika: 1,2 A (chłodzenie pasywne)Rozdzielczość: 1, 1/2, 1/4, 1/8, 1/16 krokuPodłączanie i odłączanie silnika, podczas gdy sterownik jest włączony może uszkodzić układ.

Radiator w zestawie
