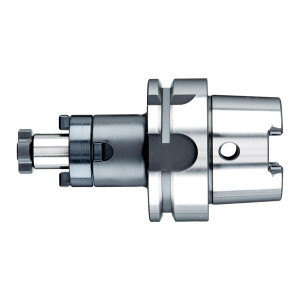

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A63 27x60 mm Fortis

Opis

Trzpień frezarski do głowic nasadzanych HSK-A 63 27×60 mm Fortis Precyzyjny trzpień frezarski do głowic nasadzanych przeznaczony do współpracy z uchwytem HSK-A 63, zapewniający powtarzalne mocowanie narzędzi skrawających w operacjach frezowania. Rozwiązanie dla zakładów obróbki skrawaniem, które wymagają stabilności procesu i precyzyjnego bicia narzędzia. Cechy i korzyści Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z oprawkami wrzeciona HSK-A 63 stosowanymi w nowoczesnych centrach obróbczych. Twardość 58 ± 2 HRC i minimalna głębokość hartowania 0,5 mm – zwiększona odporność na zużycie w strefie mocowania, co ogranicza częstotliwość wymiany oprawek i przestojów. Bicie promieniowe ≤ 0,006 mm – stabilne warunki skrawania, lepsza jakość powierzchni obrabianej i mniejsze ryzyko wibracji narzędzia. Dokładność powierzchni stożka Ra < 1 μm oraz tolerancja kąta stożka AT3 – pewne, powtarzalne osadzenie w wrzecionie, co przekłada się na dokładność wymiarową detali. Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co wpływa na żywotność wrzeciona i narzędzia. Otwór kanału chłodzącego – umożliwia efektywne doprowadzenie chłodziwa do strefy skrawania, wspierając stabilność procesu i trwałość ostrza. Przystosowanie do narzędzi z rowkiem poprzecznym wg DIN 1880 – szybkie i pewne mocowanie standardowych głowic nasadzanych, bez konieczności stosowania niestandardowych elementów. Zastosowanie Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w maszynach z uchwytem HSK-A 63. Sprawdza się w centrach obróbczych i frezarkach CNC wszędzie tam, gdzie wymagana jest wysoka precyzja bicia, dobra jakość powierzchni i możliwość pracy przy dużych prędkościach obrotowych. Stosowany w produkcji seryjnej i małoseryjnej w branży metalowej, obróbce elementów maszyn, form i części precyzyjnych. Specyfikacja techniczna Norma: ISO 12164-1 (DIN 69893), kształt A Uchwyt: HSK-A 63 Wersja: trzpień frezarski uniwersalny do nasadzania głowicy Długość trzpienia: 21 mm Średnica trzpienia: 27 mm Długość wysięgu: 60 mm Średnica odsadzenia: 48 mm Długość mocowania: 33 mm Stożek: DIN 254 Tolerancja kąta stożka: AT3 Dokładność powierzchni stożka: Ra < 1 μm Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min⁻¹ Otwór kanału chłodzącego: tak Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Pierścień zabierakowy Wpust pasowany Najczęściej zadawane pytania Do jakiego uchwytu pasuje ten trzpień frezarski HSK? Trzpień jest przeznaczony do uchwytu HSK-A 63 zgodnie z ISO 12164-1 (DIN 69893), kształt A. Czy trzpień nadaje się do głowic frezarskich z rowkiem poprzecznym? Tak, jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym według DIN 1880. Jaka jest długość wysięgu i średnica trzpienia? Długość wysięgu wynosi 60 mm, a średnica trzpienia 27 mm. Co jest dostarczane razem z trzpieniem frezarskim? W komplecie znajdują się: trzpień frezarski uniwersalny do głowic nasadzanych, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
