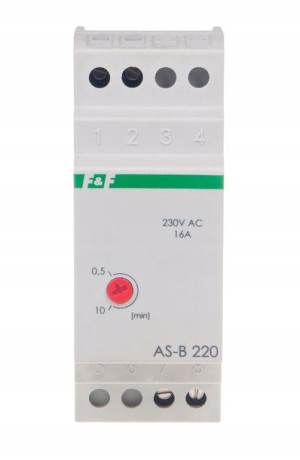

F&f Automat Schodowy 230v Ac 16a As-b 220

Opis

Automat schodowy Standard 230V 16A 2 moduły AS-B 220 F&FKod produktu: AS-B220Napięcie zasilania: 230 V ACMaksymalny prąd obciążenia AC-1: 16 AElement wykonawczy: przekaźnikKonfiguracja styków: 1 × NOSeparacja styku: NIEOpóźnienie zadziałania: mniej niż 1 sOpóźnienie wyłączenia - regulowane: 0,5 ÷ 10 minPrzeciwblokada: NIESygnalizacja wyłączenia: NIEWspółpraca z przyciskami podświetlanymi: TAKPrzyłącze: zaciski śrubowe 4,0 mm²Moment dokręcający: 0,5 NmPobór mocy: 1,2 WTemperatura pracy: -25 ÷ 50 °CWymiary: 2 moduły (35 mm)Montaż: na szynie 35 mmStopień ochrony: IP20Zasilanie 230 V. Maksymalne obciążenie 16 A. Na szynę 35 mm. Współpracuje z przyciskami podświetlanymi.

Automat schodowy służy do utrzymania włączonego oświetlenia korytarzy, klatek schodowych lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie.

DziałanieZałączony wyłącznikiem chwilowym (dzwonkowym) automat schodowy podtrzymuje oświetlenie przez czas ustawiony pokrętłem. Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie.

Tabela mocyPowyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.

PRAKTYCZNE PORADYPrzyciski podświetlaneW przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.

Maksymalny prąd obciążeniaPrąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Źródła światła LEDW przypadku zastosowania źródeł światła LED i przycisków podświetlanych może wystąpić zjawisko niecałkowitego wyłączenia (np. żarzenie, miganie).

PrzeciwblokadaAutomat nie posiada funkcji przeciwblokady, a więc zablokowanie przycisku (np. zapałką) spowoduje załączenie oświetlenia na stałe (do momentu usunięcia zapałki).

MODEL: AS-B220
