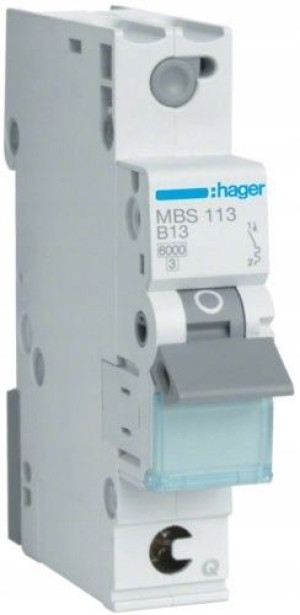

HAGER WYŁĄCZNIK NADPRĄD MCB 1P B 13A QuickConnect

Opis

Hager, MCB Wyłącznik nadprądowy Icn=6000A 1P B 13A QuickConnect, MBS113Konstrukcja:Liczba biegunów chronionych: 1Liczba biegunów: 1 PUkład biegunów: 1 PCharakterystyka wyzwalania: BFunkcjeZ rozłączanym biegunem N: nieCharakterystyka elektryczna:Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kATyp napięcia zasilającego: ACCzęstotliwość: 50/60 HzNapięcie:Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 VPrąd:Prąd znamionowy In: 13 APrąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 InZnam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kAPrąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 6 kAWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1SelektywnośćMaks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 1 AMaks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 4 AMin. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 16 AMin. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 16 AMocCałkowite straty mocy dla prądu znamionowego: 2,2 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 4000Wytrzymałość mechaniczna (liczba cykli): 20000WymiaryGłębokość produktu: 70 mmWysokość produktu: 83,4 mmSzerokość produktu: 17,5 mmInstalacja / MontażPrzystosowany do montażu podtynkowego: TakPozycja montażowa produktu 360°: TakPodłączeniePojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 25 mm²Pojemność zacisku wyjściowego SSK dla przewodu elastycznego (linka): 1,5 / 4 mm²Przekrój przyłącza wyjścia SSK, przy masywnym kablu: 1,5 / 4 mm²Szyna fazowa z zaciskiem dostępowym zgodność: KDNxxxRodzaj przyłącza: Quick ConnectWyposażenieQuick Connect: takNormaNorma: EN 60898-1Dyrektywa europejska WEEE: dotyczyBezpieczeństwoStopień ochrony: IP20Warunki użytkowaniaStopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2Klasa ograniczenia energii I²t.: 3
