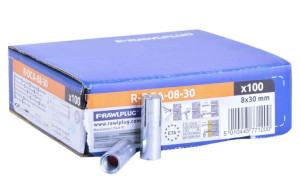

Rawlplug Tuleja Rozprężna M8/10x30 R-dca 100szt

Opis

RAWLPLUG TULEJA ROZPRĘŻNA M8/10X30 R-DCA 100SZTKotwa tulejowa z gwintem wewnętrznym do prostej instalacji wbijanej.

Cechy charakterystyczne: Wewnętrznie gwintowana do użycia z prętem gwintowanym lub śrubą. Łatwa w instalacji przy użyciu młotka i pobijaka. Nacięta tuleja z wewnętrznym klinem ułatwiają osadzenie i rozpór. Wysoka wydajność w betonie zarysowanym i niezarysowanym potwierdzona przez ETA. Produkt posiada Europejska Ocenę Techniczna do zakotwień wielopunktowych. Produkt rekomendowany do aplikacji z wymaganą odpornością ogniową. Produkt został przetestowany do zakotwień konstrukcyjnych. Aplikacje:Systemy rurociągów,Systemy wentylacyjne,Instalacje tryskaczowe,Koryta kablowe i przewody,Kraty.

Materiał podłoża:Beton zarysowany C20/25-C50/60,Beton niezarysowany C20/25-C50/60,Beton niezbrojony,Beton zbrojony.

Instrukcja montażu: 1. Wywiercić otwór o wymaganej średnicy i głębokości. 2. Usunąć zwierciny i dokładnie wyczyścić otwór za pomocą pompki. 3. Włożyć kotwę do otworu i dobić ją młotkiem aż do zrównania z podłożem. 4. Uderzając młotkiem w specjalny pobijak rozprężyć kotwę w otworze. 5. Przyłożyć element mocowany, wprowadzić śrubę lub pręt gwintowany i dokręcić z wymaganym momentem obrotowym.

Zalecenia montażowe:Średnica otworu w podłożu (d0): 10mmŚrednica otworu elementu mocowanego (df): 9mmMax. moment dokręcający (T inst.): 11NmMin. głębokość otworu w podłożu (h0): 32mmMinimalna głębokość osadzenia łącznika (hnom): 30mmMin. grubość podłoża (hmin): 80mmMin. rozstaw: 200mmMin. odległość od krawędzi: 150mmParametry:Średnica (d): 8mmŚrednica zewnętrzna kotwy (d nom): 10mmDługość (L): 30mmDługość gwintu wewnętrznego (Lg): 14mmIlość: 100sztKod produktu: R-DCA-08-30
