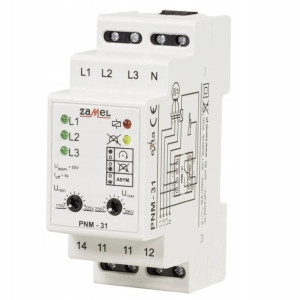

ZAMEL Przekaźnik Napięciowy 3 fazowy 170 290 TH35

Opis

Przekaźnik napięciowy 3-fazowy 170-290V ACZAMEL PNM-31Czas realizacji zamówienia do 5 dni roboczych.

Służy do ochrony odbiorników trójfazowych przed wahaniami napięcia, asymetrią napięć zasilających i złą kolejnością fazKontrola i sygnalizacja poprawnej kolejności faz, asymetrii napięcia i wartości napięcia dla każdej z fazRegulacja wartości minimalnej (od 170 do 225V) i maksymalnej (od 235 do 290V) napięciaPrzekaźnik posiada stały czas opóźnienia wyłączenia ok. 5 sKontrolka stanu mierzonego napięcia dioda zielonaKontrolka stanu przekaźnika (zjawisko miękkiej sieci) dioda czerwona3x Kontrolka sygnalizująca wartość napięcia dla każdej z faz Wyjście przekaźnikowe styk przełączny o maksymalnej obciążalności 16AObudowa dwumodułowa na szynę TH35Przekaźnik napięciowy PNM-31 służy do kontroli wartości napięcia w sieci jednofazowej w celu zabezpieczenia odbiornika przed wzrostem lub spadkiem napięcia poza nastawione wartości: minimalną i maksymalną.

Zestaw zawiera:Przekaźnik napięciowy 3-fazowy PNM-31Instrukcję obsługiPrzekaźnik napięciowy PNM-31 służy do kontroli wartości napięcia w sieci trójfazowej celu zabezpieczenia odbiornika przed wzrostem lub spadkiem napięcia poza nastawione wartości minimalną i maksymalną.

Przekaźnik posiada stały czas opóźnienia wyłączenia (ok. 5 s). Urządzenie wykrywa również złą kolejność faz oraz asymetrię napięcia.

Opis przekaźnikaZacisk zasilania / pomiarowy (L1)Zacisk zasilania / pomiarowy (L2)Kontrolka poziomu napięcia fazy L1Kontrolka poziomu napięcia fazy L2Kontrolka poziomu napięcia fazy L3Nastawa minimalnej wartości napięciaZaciski wyjściowe przekaźnika (14, 11, 11, 12)Zacisk zasilania (N)Zacisk zasilania / pomiarowy (L3)Kontrolka stanu przekaźnika Kontrolka asymetrii napięcia lub złej kolejności fazNastawa maksymalnej wartości napięciaZastosowaniePrzekaźnik napięciowy PNM31 współpracującyze wskaźnikiem napięcia LDM30. Wartość napięcia w sieci trójfazowej jest mierzona w układzie przekaźnika, którego wyjścia odcinają zasilanie zabezpieczanego obwodu (np. silnik) w sytuacji przekroczenia zadanego przedziału napięcia.

Wskaźnik napięcia umożliwia natomiast ciągłą wizualizację wartości napięć zasilających zabezpieczany obwód.

Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PNM31 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić żądany poziom napięcia maksymalnego Umax oraz minimalnego Umin.

Dane techniczne:Zaciski zasilania: L1, L2, L3, NZnamionowe napięcie zasilania: 230/400 V~Tolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 10 mAKontrolka stanu przekaźnika i miękkiej sieci: dioda LED czerwonaKontrolka asymetrii / złej kolejności faz: dioda LED żółtaNastawy progowe napięcia: 2x potencjometr obrotowyZakres nastaw progu napięcia Umin: 170 / 225 VZakres nastaw progu napięcia Umax: 235 / 290 VCzas wyłączenia toff: 5 sDokładność nastawy napięcia / czasu: +/- 2 %Parametry styków przekaźnika: 1NO/NC - 16 A / 250 V AC1 4000 VALiczba zacisków przyłączeniowych: 8Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: dwumodułowa (35 mm) 90x5x66 mmWaga: 0,11 kgZgodność z normami: PN-EN 60730-1; PN-EN 60730-2-1, PN-EN 61000-4-2,3,4,5,6,11
