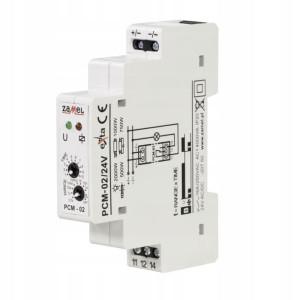

Przekaźnik czasowy PCM-02/24V Zamel Exta

Opis

Przekaźnik czasowy 24V AC/DC PCM-02/24V exta ZamelDANE TECHNICZNE:Sposób montażu: Szyna DINSzerokość wyrażona liczbą modułów: 1Zaciski zasilania: -/AC , +/ACZnamionowe napięcie zasilania: 24 VTemperatura pracy: - 20/45 °CCzęstotliwość znamionowa: 50/60 HzLiczba trybów pracy: 1 (opóźnione wyłączanie)Zakres nastaw czasu t: 0,1 s ÷ 10 dniNastawa czasu: 2x potencjometr (obrotowy + skokowy)Parametry styków przekaźnika: 1NO/NC - 16 A / 250 V AC1 4000 VAStopień ochrony obudowy: IP20 (PN-EN 60529)Szerokość: 90 mmWysokość: 17,5 mmGłębokość: 66 mmOPIS PRODUKTUJednofunkcyjny przekaźnik czasowy PCM-02/24V służy do realizacji funkcji opóźnionego wyłączania (awersyjny) w układach automatyki i sterowania. Przekaźnik wyzwalany jest napięciem zasilającym. Cechuje go bardzo szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni. Dodatkowe funkcje ON / OFF umożliwiają stałe załączenie lub wyłączenie odbiornika. Układ posiada wskaźniki: napięcia zasilania, stanu przekaźnika oraz odmierzania czasu - zrealizowane za pomocą diod LED.

Symbol: PCM-02/24VCECHY FUNKCJONALNE PRODUKTU:Tryb pracy: opóźnione załączanie (wyzwalanie napięciem zasilającym),duża dokładność odmierzanego czasu,wyjście przekaźnikowe ? jeden styk przełączny o maksymalnej obciążalności 16 A,sygnalizacja napięcia zasilania ? dioda LED zielonaszeroki przedział nastaw czasu,obudowa jednomodułowasygnalizacja stanu przekaźnika i odmierzania czasu ? dioda LED czerwona,funkcje stałego załączenia lub wyłączenia,montaż na szynie TH 35.
