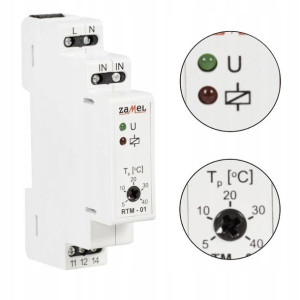

Regulator temperatury 5-40°C Bez sondy EXTA ZAMEL

Opis

Regulator temperatury 5-40°C bez sondy 230VZAMEL RTM-01 ✔️ Sterowanie odbiornikami w zależności od regulowanej temperatury +5 ÷ 40 °C ✔️ Kontrolka napięcia zasilania zielona dioda LED ✔️ Kontrolka włączenia odbiornika czerwona dioda LED ✔️ Wyjście przekaźnikowe o maksymalnej obciążalności 16 A ✔️ Obudowa jednomodułowa na szynę TH35 ✔️ Przewód sondy ma 3 m długości i można go przedłużyć do 50 m ✔️ Do poprawnej pracy urządzenie wymaga podłączenia zewnętrznej sondy NTC-03 ( (brak w zestawie, możliwość zakupu na innych naszych aukcjach)Zestaw składa się z1 szt. Regulator temperatury 5-40°C 230V RTM-01Instrukcję obsługi w języku polskim ➡️ Regulator temperatury RTM-01 służy do sterowania odbiornikami (np. grzejniki, ogrzewanie podłogowe) w zależności od temperatury panującej w otoczeniu zewnętrznego czujnika NTC. ➡️ Urządzenie posiada możliwość regulacji temperatury zadanej za pomocą potencjometru znajdującego się na panelu przednim w zakresie +5 C +40 C. ➡️ Do poprawnej pracy urządzenie wymaga podłączenia zewnętrznej sondy NTC-03. ➡️ Sonda nie występuje w komplecie z regulatorem i należy nabyć ją oddzielnie. (Dostępne w naszej ofercie) ➡️ Przewód sondy ma 3 m długości i można go przedłużyć do 50 m przewodem o przekroju 0,2 ÷2,50 mm2. ➡️ Sond nie można łączyć.

Opis regulatoraZacisk zasilania (L)Kontrolka zwarcia/rozwarcia czujnikaNastawa progu załączeniaZaciski wyjściowe przekaźnika (11, 12, 14)Zaciski zasilania (N)Zaciski wejściowe czujnika (IN. IN)Sonda NTCMontaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie RTM-01 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 33 mAKontrolka napięcia zasilania: dioda LED zielonaZaciski czujnika NTC: IN, IN+Zakres nastawy temperatury:5 / +40 CHistereza: +/- 1 CZaciski przekaźnika: 11, 12, 14Kontrolka włączenia odbiornika: dioda LED czerwonaParametry styków przekaźnika: 16A NO/NC 4000 VA AC1Liczba zacisków przyłączeniowych: 7Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / 60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mmWaga: 0,08 kgZgodność z normami: PN-EN 60730-1, PN-EN 60730-2-9, PN-EN 61000-4-2,3,4,5,6,11
