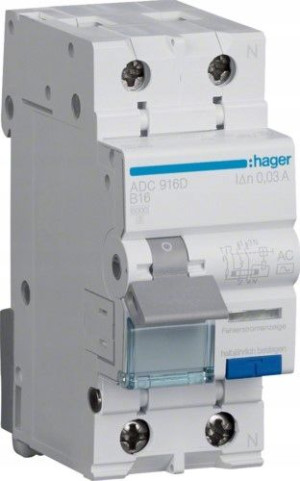

Hager Wyłącznik Różnicowoprądowy 6ka B 16a Adc916d

Opis

Hager, RCBO Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA B 16A/30mA Typ AC, ADC916DKonstrukcjaLiczba biegunów chronionych: 1Liczba biegunów: 2 PUkład biegunów: 1P+NCharakterystyka wyzwalania: BFunkcjeZ rozłączanym biegunem N: takZaplombowany: takCharakterystyka elektrycznaZnamionowa zwarciowa zdolność łączeniowa Icn: 6 kANapięcie znamionowe łączeniowe Ue (AC): 240 VCzęstotliwość: 50 HzNapięcieZnamionowe napięcie izolacji Ui: 500 VMaksymalne napięcie pracy: 240 VZnamionowe napięcie udarowe wytrzymywane Uimp: 4000 VPrądZnamionowy prąd różnicowy dI: 30 mAPrąd znamionowy In: 16 AZnamionowy prad wyładowczy (In 8/20µs): 250 AZnamionowa zdolność załączania i wyłączania Im: 6 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 InZnam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kAPrąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 6 kAZdolność wyłączania 240V (NF EN 60947-2): 6 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 18,5 APrąd znamionowy w temperaturze -20°C: 18,3 APrąd znamionowy w temperaturze -15°C: 18,1 APrąd znamionowy w temperaturze -10°C: 17,9 APrąd znamionowy w temperaturze -5°C: 17,7 APrąd znamionowy w temperaturze 0°C: 17,4 APrąd znamionowy w temperaturze 5°C: 17,2 APrąd znamionowy w temperaturze 10°C: 17 APrąd znamionowy w temperaturze 15°C: 16,7 APrąd znamionowy w temperaturze 20°C: 16,5 APrąd znamionowy w temperaturze 25°C: 16,2 APrąd znamionowy w temperaturze 30°C: 16 APrąd znamionowy w temperaturze 35°C: 15,8 APrąd znamionowy w temperaturze 40°C: 15,6 APrąd znamionowy w temperaturze 45°C: 15,4 APrąd znamionowy w temperaturze 50°C: 15,2 APrąd znamionowy w temperaturze 55°C: 15 APrąd znamionowy w temperaturze 60°C: 14,8 AWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85CzęstotliwośćCzęstotliwość (zakres do ETIM): 50 HzSelektywnośćMaks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 2 AMaks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 6 AMin. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 20 AMin. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 20 AMocCałkowite straty mocy dla prądu znamionowego: 5,2 WStraty mocy na biegun dla prądu znamionowego: 3,8 WZadziałanieZabezpieczenie przed przypadkowym zadziałaniem: nieWytrzymałośćWytrzymałość elektryczna (liczba cykli): 2000Wytrzymałość mechaniczna (liczba cykli): 2000WymiaryGłębokość produktu: 68 mmWysokość produktu: 83 mmSzerokość produktu: 35 mmInstalacja / MontażMoment dokręcający: 1,3 NmPozycja montażowa produktu 360°: takPodłączeniePojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 16 mm²Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 25 mm²Przekrój przewodu elastycznego (linka) w zacisku: 1 / 16mm²Przekrój przewodu sztywnego (drut) w zacisku: 1 / 25mm²Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 25 mm²Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 16 mm²Rodzaj przyłącza: ze śrubąWyposażenieZ mechanizmem blokującym: takNormaNor
