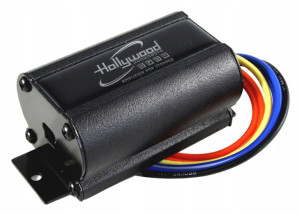

Eliminator Stuków w Głośnikach przy Wł - Wył [U282

Opis

Eliminator Stuków w GłośnikachEliminator zakłóceń słyszalnych w głośnikach (stuk) podczas załączania lub wyłączania systemu audio, zawiera dwa niezależne układy czasowe______________________________________________Produkt renomowanej marki HollywoodSprzęt car-audio z wysokiej półki dla znających się na rzeczy.______________________________________________W ZESTAWIE1 x Eliminator zakłóceńOpakowanie fabryczneDowód sprzedażyWSTĘPEliminator zakłóceń słyszalnych w głośnikach (stuk) podczas załączania lub wyłączania systemu audio. Hollywood HPST, to dwa niezależne układy czasowe w jednej obudowie z możliwością jednoczesnego wykorzystania obu w tym samym systemie audio. W celu osiągnięcia pożądanego efektu należy najpierw dokładnie przeanalizować i zlokalizować źródło pochodzenia zakłóceń (czy zakłócenia generuje wzmacniacz, czy radioodtwarzacz) oraz czy powstają one podczas załączania, czy podczas wyłączania systemu audio. Istnieje wiele różnych zastosowań HPST. W tej instrukcji podano jedynie kilka popularnych przykładów.

OZNACZENIE PRZEWODÓWŻółty:   +12V (stałe zasilanie)Czarny:   -12V (masa zasilania)Niebieski:   wyjście z opóźnionym załączaniem dla układu ON (Turn-ON Output) - max. 300mA, +12VNiebiesko-Biały:   wejście wyzwalające dla układu ON (Turn-ON Trigger) - np. Remote lub ACC, +12VPomarańczowy:   wyjście z opóźnionym wyłączaniem dla układu OFF (Turn-OFF Output) - max. 300mA, +12VPomarańczowo-Biały:   wejście wyzwalające dla układu OFF (Turn-OFF Trigger) - np. Remote lub ACC, +12VUWAGA !

W przypadku konieczności obciążenia wyjść (Turn-ON Output lub Turn-OFF Output) prądem o wartości wyższej niż 300mA, należy zastosować zewnętrzne przekaźniki sterowane tymi sygnałami wyjściowymi (Rys. 4). Przeciążenie wyjść grozi uszkodzeniem modułu.

Układ ON (stosowany do eliminacji zakłóceń w głośnikach, powstających podczas załączania systemu audio)wejście wyzwalające "Turn-ON Trigger” (niebiesko-biały): podać wejściowe napięcia +12V, np. z Remote lub +ACCwyjście z opóźnionym załączeniem "Turn-ON Output" (niebieski): napięcie +12V (max. 300mA) pojawi się na tym wyjściu po ok. 3-4 sekundach od momentu podania napięcia na wejście wyzwalające.

ZastosowanieGdy przyczyną zakłóceń podczas załączania systemu audio jest radioodtwarzacz (Instrukcja - Rys. 1).

Ten układ może być wykorzystany w przypadku, gdy podczas załączania systemu współpracującego z zewnętrznym wzmacniaczem pojawiają się niepożądane efekty dźwiękowe w głośnikach (stuknięcie), których przyczyną jest, np. niestabilność w torze sygnałowy radioodtwarzacza w momencie jego załączania (gdy chwilowe zakłócenia pochodzą z wyjść RCA radioodtwarzacza). Układ pozwala na opóźnione załączenie wzmacniacza (opóźnienie Remote) w stosunku do czasu włączenia radioodtwarzacza.

Układ OFF (stosowany do eliminacji zakłóceń w głośnikach, podczas wyłączaniu systemu audio)wejście wyzwalające "Turn-OFF Trigger" (pomarańczowo-biały): podać wejściowe napięcie +12V, np. z  Remote lub +ACCwyjście z opóźnionym wyłączeniem "Turn-OFF Output” (pomarańczowy): napięcie +12V (max. 300mA) pojawia się natychmiast w momencie podania +12V na wejście wyzwalające, natomiast napięcie to zostanie wyłączone dopiero po ok. 2 sekundach od momentu zaniku napięcia na wejściu sterującym.

Zastosowanie 1Gdy przyczyną zakłóceń podczas wyłączania systemu audio jest radioodtwarzacz (Instrukcja - Rys. 2).

Układ ten może być wykorzystany w przypadku, gdy podczas wyłączania systemu współpracującego z zewnętrznym wzmacniaczem pojawiają się niepożądane efekty dźwiękowe w głośnikach (stuknięcie), których przyczyną jest, np. niestabilność w torze sygnałowy radioodtwarzacza w momencie jego wyłączania (gdy chwilowe zakłócenia pochodzą z wyjść RCA radioodtwarzacza). Układ pozwala na opóźnione wyłączenie radioodtwarzacza, ok. 2 sekundy po wyłączeniu się wzmacniacza (poprzez opóźnienie na przewodzie ACC załączającym/wyłączającym radioodtwarzacz). W przypadku, gdy radioodtwarzacz poprzez przewód ACC pobiera większą wartość prądu niż 300mA, koniecznie należy zastosować dodatkowy zewnętrzny przekaźnik zwiększający obciążalność linii +ACC dla radia.

Zastosowanie 2Gdy przyczyną zakłóceń podczas wyłączania systemu audio jest wzmacniacz mocy (Instrukcja - Rys. 3).

Układ OFF może być wykorzystany w przypadku, gdy podczas wyłączania systemu współpracującego z zewnętrznym wzmacniaczem pojawiają się niepożądane efekty dźwiękowe w głośnikach (stuknięcie), których przyczyną jest, np. niestabilność w torze zasilania lub w torze stopnia mocy zewnętrznego wzmacniacza w momencie jego wyłączania. Układ pozwala na opóźnione wyłączenie wzmacniacza, ok. 2 sekundy po wyłączeniu systemu (
