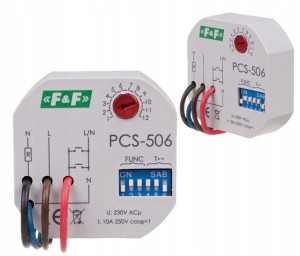

F&F Przekaźnik czasowy 8-funkcyjny PCS-506

Opis

Przekaźnik czasowy 8-FunkcyjnyF&F PCS-506✔️ Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).✔️ Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji przełączników.✔️ Funkcja: 8-funkcyjny✔️ z wejściem START✔️ Napięcie zasilania: 230 V AC✔️ Montaż: do puszki podtynkowej Ø60Zestaw składa się z1 szt. Przekaźnik czasowy PCS-506Instrukcja obsługi w języku polskimA. Symulator obecności - W czasie podania sygnału START układ losowo załącza i wyłącza przekaźnik na czas od 20 s do 20 min. Rozpoczyna od załączenia przekaźnika. Po odjęciu sygnału START układ wyłącza przekaźnik. Nie reaguje na nastawy czasowe.

B. Przekaźnik bistabilny z automatem schodowym - Jedno naciśnięcie przycisku START powoduje załączenie przekaźnika na nastawiony czas. Kolejny impuls START w czasie odmierzania czasu powoduje wyłączenie przekaźnika. Impuls START trwający dłużej niż 1 s powoduje załączenie przekaźnika na stałe. Kolejny impuls wyłącza przekaźnik.

C. Generator o współczynniku wypełnienia 50% - rozpoczynający pracę od stanu załączenia. Działa w czasie podania napięcia START. Z chwilą odłączenia sygnału START przerywa załączenie.

D. Opóźnione załączenie przekaźnika sygnałem START - W czasie, gdy przekaźnik jest załączony, kolejny impuls START wyłącza go. Następny impuls START powoduje ponowne odmierzanie czasu i załączenie przekaźnika. Przerwa między zboczem opadającym sygnału kasującego, a zboczem narastającym sygnału START powodującym kolejne odmierzanie czasu – minimum 0,5 s.

E. - Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy STARTF. - Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.

G. - Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu. Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym.

H. - Opóźnienie przy włączeniu i opóźnienie przy wyłączeniu z możliwością podtrzymania Jeśli napięcie START jest krótsze niż 45 s układ je ignoruje, jeśli jest dłuższe niż 45 s, to po tym czasie przekaźnik włącza się, a odmierzanie czasu rozpoczyna się zboczem opadającym sygnału START. Jeśli w trakcie odmierzania czasu nastąpi kolejny impuls START, to zbocze opadające tego sygnału spowoduje odmierzanie czasu od początku (np. do wentylacji: krótkotrwałe załączenie oświetlenia nie załącza wentylatora, załączenie oświetlenia na dłużej niż 45 s powoduje jego załączenie).

Uwaga!➡️ Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.➡️ Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.➡️ Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Dane techniczneNapięcie zasilania: 230 V ACTryb pracy: wielofunkcyjnyElement wykonawczy: przekaźnikMaksymalny prąd obciążenia: 10 AKonfiguracja styków: 1 × NOSeparacja styku: NIEOpóźnienie zadziałania: 50 msPrąd impulsu sterującego: mniej niż 1 mACzas działania - regulowany: 0,1s÷24hPrzyłącze: 4×DY 1mm²; długość: 10 cmPobór mocy: 0,8 WTemperatura pracy: -25 ÷ 50 °CWymiary: Ø 55 mm; wysokość: 13 mmMontaż: w puszce podtynkowej Ø60Stopień ochrony: IP20O Producencie F&FFirma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej.
