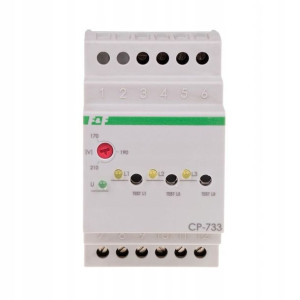

F&f Przekaźnik Napięciowy Trójfazowy Cp-733

Opis

F&F, Przekaźnik napięciowy CP-733Kod produktu: CP-733Typ: trójfazowyNapięcie zasilania: 3×(50÷450 V)+NBlokada czasowa: NIEWspółpraca z agregatami prądotwórczymi: TAKElement wykonawczy: 3 × przekaźnikMaksymalny prąd obciążenia: 3 × 8 AKonfiguracja styków: 3 x NO *Separacja styku: TAKKontrola zasilania: 4 × LEDNapięcie zadziałania - regulowane: 170÷210 VHistereza napięciowa powrotu: 5 VCzas powrotu: 1,5 sCzas zadziałania: 0,5 sPrzyłącze: zaciski śrubowe 4,0 mm²Moment dokręcający: 0,5 NmPobór mocy: 0,8 WTemperatura pracy: -25 ÷ 50 °CWymiary: 3 moduły (52,5 mm)Montaż: na szynie 35 mmStopień ochrony: IP20Opis produktuPrzekaźnik napięciowy trójfazowy.

Podnapięciowy.

Styk 3×NO.

Przekaźnik napięciowy CP-733 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiorników przed skutkami spadku napięcia  poniżej ustawionej wartości.

Zastosowanie przekaźnika napięciowegoPrzekaźnik napięciowy CP-733 stosowany jest w instalacjach BMS lub PLC do informowania o nieprawidłowościach w trójfazowej sieci zasilającej.

Jak działa napięciowy przekaźnik trójfazowy?

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia sieci  sygnalizowane są świeceniem diody LED żółtej L1, L2  i L3 w obwodzie każdej fazy (otwarte styki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania spowoduje załączenie styku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Rozłączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu (tj. o wartość histerezy napięciowej).

TEST (symulacja zadziałania)Naciskając przycisk chwilowy TEST w obwodzie danej fazy powodujemy załączenie styku odpowiadającemu tej fazie na czas trzymania przycisku.
