ZAMEL Wskaźnik Zasilania Lampka Sygnalizacyjna 3F

Opis

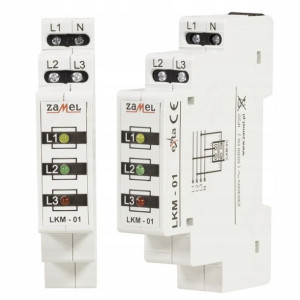

Wskaźnik zasilania 3-fazowa 230/400V LED czerwona żółta zielonaZAMEL LKM-01-40 ✔️ Sygnalizuje obecność napięcia lub jego brak w sieci trójfazowej ✔️ 3 diody (żółta zielona czerwona) sygnalizujące napięcie ✔️ Duża trwałość elementów świecących ✔️ Łatwa adaptacja do nietypowych zastosowań ✔️ Obudowa jednomodułowa na szynę TH35Zestaw składa się z1 szt. Wskaźnik zasilania 230/400V LED czerwona żółta zielona LKM-01-40Instrukcję obsługi w języku polskim ➡️ Wskaźnik zasilania LKM-01służy do sygnalizacji napięcia w sieci trójfazowej. ➡️ Sygnalizacja realizowana jest przy pomocy trzech diod LED oznaczonych L1, L2, L3. ➡️ Dostępne są cztery wersje kolorystyczne diod LED (czerwona, zielona, żółta, mieszana). ➡️ Wskaźnik zasilania LKM-01 może być zastosowany w sieci trójfazowej TN. (z przewodem neutralnym N).

Opis WskaźnikaZacisk zasilania (L1)Zacisk zasilania (L2)Wskaźniki zasilaniaZacisk zasilania (N)Zacisk zasilania (L3)MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie LKM-01 w rozdzielnicy na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilaniaDziałanieObecność napięcia sieciowego na danym przewodzie fazowym sygnalizowana jest świeceniem odpowiedniej diody LED.

Brak napięcia sieciowego powoduje, że dioda LED nie świeci.

Dla poprawnej pracy urządzenia konieczne jest podłączenie przewodu neutralnego.

Dane techniczne: Zaciski zasilania: L1, L2, L3, NZnamionowe napięcie zasilania: 230/400 V ACTolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu w wersji 10/20/30/40: 1,5 / 6 / 0,9 / 2,8 mAWskaźnik zasilania: 3x dioda LED (żółta, zielona, czerwona)Liczba zacisków przyłączeniowych: 4Przekrój przewodów przyłączeniowych: 0,2 / 2,5 mm2Temperatura pracy: -20 / +45 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 1 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mmWaga: 47 gZgodność z normami: PN-EN 62094-1, PN-EN 61000-4-2,3,4,5,6,11
