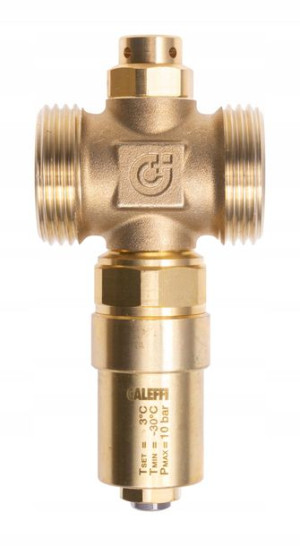

Zawór Zabezpieczający Przed Zamarzaniem 1'' Caleff

Opis

Zawór zabezpieczający przed zamarzaniemZawór zapobiegający zamarzaniu powoduje powolny wypływ mediumz instalacji, gdy jego temperatura osignie średnią wartość 3 °C. Zapobiega to tworzeniu się lodu w układzie, co zabezpiecza rurociągi oraz urządzenia przed uszkodzeniem.

Specyfikacja techniczna:Materiały:Korpus: mosiądz EN 12165 CW617N (kod 108601)Element zamykający: mosiądz EN 12164 CW617N (kod 108601)Sprężyna: stal nierdzewna EN 10270-3 (AISI 302)Uszczelnienie: EPDMPrzyłącza: 1”,Dane eksploatacyjne:Medium: wodaMaksymalne ciśnienie pracy: 10 barZakres temperatury medium: 0–65 °CZakres temperatury otoczenia: -30–60 °CTemperatura otwarcia (medium): 3 °CTemperatura zamknięcia (medium): 4 °CDokładność: ±1 °C Kv (przelot): 55 m3 /h (108601)Dla prawidłowego zadziałania zaworu niezwykle istotne jest jego odpowiednie umiejscowienie względem innych elementów.

InstalacjaZawór musi być instalowany w pozycji pionowej z upustem skierowanym w dół w taki sposób, aby umożliwić swobodny wypływ medium. Zawory należy montować na zewnątrz budynku w miejscu występowania najniższych temperatur w przypadku wyłączenia pompy ciepła. Miejsce montażu powinno być oddalone od elementów, które mogłyby zakłócić pracę zaworu (źródło ciepła). Zaleca się montaż na przewodzie zasilania i powrotu do urządzenia. W przypadku innego montażu może dojść do zamarznięcia jednego z przewodów. Dla prawidłowego działania zaworu w instalacji musi być zapewnione ciśnienie.

Wymiana przerywacza próżniW przypadku uszkodzenia, przerywacz próżni (1) znajdujący się w górnej części można wymienić.

Wymiana wkładu termostatycznegoW przypadku uszkodzenia, istnieje możliwość wymiany wkładu termostatycznego (2). Dzięki zastosowaniu zaworu stopowego wewnątrz korpusu, taką procedurę można przeprowadzić bez konieczności opróżniania instalacji.

Montaż niedozowlony.

Należy unikać prowadzenia przewodów w sposób, który może prowadzić do powstania syfonu. Jak wskazano na rysunku obok, taka sytuacja może doprowadzić do częściowego przepływu wody, co skutkuje brakiem ochrony przed zamarznięciem.

Należy zachować odległość co najmniej 15 cm od podłoża (rys. A), aby zapobiec tworzeniu się kolumny lodu. Należy zapewnić odpływ wody wyciekającej z upustu. Należy zachować około 10 cm (rys. B) odstępu pomiędzy zaworami. Dla prawidłowego działania nie zaleca się izolowania zaworów. Należy zapewnić ochronę przed deszczem, śniegiem i bezpośrednim działaniem promieni słonecznych.

Rys 1. Temperatura medium > 3 °C Upust zamkniętyRys. 2. Temperatura medium < 3 °C Upust otwarty
