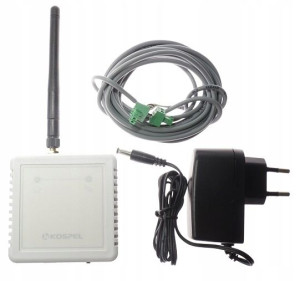

MODUŁ INTERNETOWY DO KOTŁÓW KOSPEL MN3Moduł Internetowy C.

MI służy do komunikacji oraz zdalnego sterowania urządzeniami w chmurze „HomeAdmin2”, gdzie za pomocą systemu wizualizacji, możliwa jest kontrola oraz sterowanie wybranymi elementami systemu produkcji KOSPEL S.

A.

DANE TECHNICZNE:wymiary [mm]: 147 x 118 x 30napięcie zasilające: 12 – 24 V AC/DCprąd znamionowy: 200mA@24V, 400mA@12Vwyjście (magistrala komunikacyjna): RS485temperaturowy zakres pracy: 0 – 450Cliczba urządzeń w systemie: 1 - 32Wkręcić antenę do złącza znajdującego się na obudowie modułu. Zdjąć folię ochronną, przykleić rzepy montażowe umieszczone z tyłu obudowy do odtłuszczonego i stabilnego podłoża.

Miejsce montażu należy wybrać tak, aby ograniczyć do minimum ilość elementów znajdujących się pomiędzy urządzeniem a routerem. Po przytwierdzeniu modułu do podłoża, antenę należy ustawić w pozycji pionowejModuł Internetowy zawiera w dolnej części obudowy gniazda, które umożliwiają podłączenie układu zasilania modułu oraz innych elementów systemu. Wszelkie podłączenia elektryczne muszą zostać wykonane zgodnie z zaleceniami zawartymi w poniższej instrukcji, a zastosowanie się do poniższych wytycznych, gwarantuje prawidłowe działanie całego systemu.

RS485 – gniazdo magistrali komunikacyjnej w standardzie RS485. Za pomocą magistrali podłączamy równolegle poszczególne elementy systemu. Maksymalna ilość urządzeń obsługiwanych przez C.

MI wynosi 32, a odległość urządzeń od modułu nie może być większa niż 200m.gniazdo DC/AC – gniazdo zasilające. Do zasilania urządzenia należy zastosować zasilacz dołączony do urządzenia,gniazdo USB – gniazdo umożliwiające podłączenie dodatkowych rozszerzeń (opcjonalnie),przycisk AP – przycisk zmiany trybów pracy.

Połączenie C.

MI z kotłem należy wykonać za pomocą przewodu dołączonego do zestawu. Przewód z jednej strony należy podłączyć do gniazda RS485 znajdującego się w module, z drugiej strony do analogicznego gniazda po stronie kotła.

Do zasilania Modułu Internetowego należy użyć dedykowanego zasilacza podłączając go do gniazda DC/AC.

Moduł Internetowy został wyposażony w dwie diody sygnalizujące stan pracy modułu, znajdujące się na przedniej części obudowy. Sygnalizacja wymiany danych pomiędzy C.

MI a urządzeniami:1. Nieregularne świecenie sygnalizuje wymianę danych,2. Krótkie mignięcie co 1s - brak odpowiedzi z urządzenia podrzędnego.
