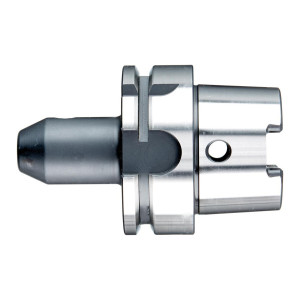

Oprawka zaciskowa Weldon DIN69893-A HSK-A63 8x65mm Fortis

Opis

Oprawka zaciskowa Weldon HSK-A63 8x65 mm Fortis Precyzyjna oprawka do mocowania narzędzi z chwytem cylindrycznym z boczną powierzchnią zabierakową, przeznaczona do nowoczesnych centrów obróbczych z wrzecionem HSK-A63. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji seryjnej wymagających stabilnego mocowania frezów i innych narzędzi skrawających. Cechy i korzyści Standard ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z wrzecionami HSK-A63 stosowanymi w centrach obróbczych. Wykonanie w wersji Weldon – pewne mocowanie narzędzia z chwytem cylindrycznym z płaską zabierakową, ograniczające ryzyko poślizgu narzędzia. Twardość 58 ± 2 HRC – zwiększona odporność na zużycie gniazda narzędziowego i stożka, co przekłada się na dłuższą żywotność uchwytu. Bicie promieniowe < 0,005 mm – stabilne prowadzenie narzędzia i możliwość uzyskania wysokiej jakości powierzchni obrabianej. Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich obrotach bez nadmiernych drgań, co poprawia trwałość wrzeciona i narzędzia. Dostarczana ze śrubą mocującą – gotowość do pracy bez konieczności kompletowania dodatkowych elementów mocujących. Zastosowanie Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym i boczną powierzchnią zabierakową zgodnie z DIN 1835-B oraz DIN 6353-HB w obrabiarkach CNC z uchwytem HSK-A63. Sprawdza się w frezowaniu i innych operacjach skrawania w zakładach obróbki metalu, narzędziowniach, produkcji części maszyn oraz w działach utrzymania ruchu, gdzie wymagane jest stabilne i powtarzalne mocowanie narzędzi. Specyfikacja techniczna Standard: ISO 12164-1 (DIN 69893), kształt A Materiał: stopowa stal do nawęglania Twardość po hartowaniu: 58 ± 2 HRC Minimalna głębokość hartowania: 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Stożek: DIN 254 Tolerancja kąta stożka: AT3 Tolerancja otworu: H5 Bicie promieniowe: < 0,005 mm Klasa wyważenia: G 2,5 dla 25000 min⁻¹ System uchwytu: HSK-A63 Wersja: Weldon Średnica mocowania: 8 mm Długość uchwytu: 65 mm Średnica zewnętrzna D: 28 mm Przeznaczenie chwytu narzędzia: DIN 1835-B, DIN 6353-HB Dostawa: oprawka zaciskowa ze śrubą mocującą Najczęściej zadawane pytania Do jakich narzędzi pasuje ta oprawka Weldon HSK-A63 8x65 mm? Oprawka jest przeznaczona do mocowania narzędzi z chwytem cylindrycznym i boczną powierzchnią zabierakową zgodnie z DIN 1835-B oraz DIN 6353-HB o średnicy chwytu 8 mm. Czy oprawka może pracować przy wysokich obrotach wrzeciona? Tak, oprawka ma klasę wyważenia G 2,5 dla 25000 min⁻¹, co umożliwia pracę przy wysokich prędkościach obrotowych. Czy w zestawie znajduje się śruba do mocowania narzędzia w uchwycie Weldon? Tak, dostawa obejmuje oprawkę zaciskową wraz ze śrubą mocującą. Jaki typ wrzeciona jest wymagany do tej oprawki zaciskowej? Oprawka jest przeznaczona do wrzecion zgodnych ze standardem ISO 12164-1 (DIN 69893), kształt A, z uchwytem HSK-A63.
