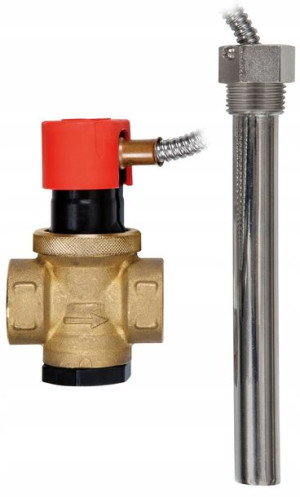

Temperaturowy Zawór Ochrony Kotła 3/4 Z Kapilarą
Opis
TEMPERATUROWY ZAWÓR OCHRONY KOTŁA 3/4 Z KAPILARĄOpis produktuProdukt jest temperaturowym zaworem ochronnym wyposażonym w dwa układy czujników działające niezależnie od siebie. Produkt składa się z korpusu zaworu z wzniosowym mechanizmem zaworowym oraz dwoma równolegle działającymi czujnikami temperatury wypełnionymi cieczą i umieszczonymi w tulei zanurzeniowej. W razie awarii jednego z czujników temperatury drugi czujnik temperatury zabezpiecza funkcjonowanie systemu. Elastyczny przewód metalowy chroni kapilarę przed zgięciem.
DziałanieProdukt chroni kocioł grzewczy przed przegrzaniem i jest eksploatowany w trybie niezależnym od napięcia. Czujniki ciepła są połączone z zaworem sterowanym termicznie (wzniosowy mechanizm zaworowy) za pośrednictwem kapilary. Wzrost temperatury kotła powoduje rozszerzanie się cieczy kapilary w czujniku ciepła, która wywiera następnie nacisk na zawór. Jak tylko temperatura kotła przekroczy 99 °C, zawór otwiera się, a zimna woda wpływa do wymiennika ciepła. Zimna woda powoduje spadek temperatury kotła. Po spadku temperatury kotła poniżej progu maksymalnej temperatury, ciecz kapilary zmniejsza objętość, a zawór ponownie się zamykaDane ogólnemateriał korpusu - mosiądzsprężyna / trzpień naciskowy - stal szlachetnaczęści funkcjonalne - tworzywo sztucznetuleja zanurzeniowa - mosiądz niklowanyukład czujników - miedź z cieczą kapilaryciśnienie robocze - maksymalnie 10 barprzepustowość 2,4 m3/h przy 110 °C i Δ p =1 barprzyłącza - 2 x G¾ gwint wewnętrznyprzyłącze - tulei zanurzeniowej G½ gwint zewnętrznydługość kapilary - 1,3 mdługość tulei zanurzeniowej - 160 mmdługość montażowa w kotle - 146 mmczynnik roboczy - wodazasada działania (DIN EN 14597) - typ Th 2KPParametr - Dopuszczalny zakres temperaturtemperatura robocza - 5 do 115 °Cna kapilarze i czujniku krótkookresowo maksymalnie - 125 °Ctemperatura progowa (DIN EN 14597) - 99 °C (przedział punktu otwarcia pomiędzy 92 °C i 99 °C)temperatura otoczenia zaworu maksymalnie - 80 °CZastosowanieTemperaturowy zawór ochronny kotła TAS służy wyłącznie do zabezpieczania temperaturowego zamkniętych lub otwartych instalacji grzewczych wyposażonych w kocioł na paliwo stałe, zgodnych z PN-EN 12828, o maksymalnej mocy 100 kW. Kocioł na paliwo stałe musi być wyposażony w wężownicę schładzającą lub wbudowany podgrzewacz .wodyDANE TECHNICZNE:A. kołpak dociskowyB. nakrętka złączkowaC. korpus zaworuD. śruba zamykającaE. śruba zabezpieczającaF. tuleja zanurzeniowa z kapilarąPRZYKŁADOWY MONTAŻA. kociołB. zintegrowany pogrzewaczwody pitnejC. przewód zasilający kotłaD. woda ciepłaE. odbiornik(obieg wody pitnej)F. przyłącze wody pitnej(zimnej)G. filtr do wody z wkładem filtraH. przewód powrotny kotłaX = strefa wody stagnacyjnej
