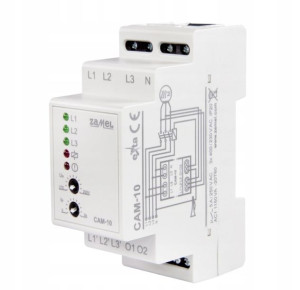

Czujnik Zaniku Asymetrii Napięcia Cam-10 Zamel

Opis

Cyfrowy czujnik asymetrii napięcia z kontrolą stanu stycznika CAM-10 Exta ZamelDane techniczne:Zakres pomiarowy napięcia: 170-200 VZnamionowe napięcie zasilania: 230 VKontrola awarii stycznika: Dioda LED czerwonaMetoda pomiaru napięcia: zgodna z TrueRMS (pomiar bierze pod uwagę przebiegi odkształcone)Kontrola zaniku fazy: takZaciski pomiarowe (mierzą poprawność napięcia): L1,L2,L3Regulacja opóźnienia wyłączenia tp: 0 - 9 sFunkcja kontroli podnapięciowej: TakStopień ochrony obudowy: IP20Zaciski kontrolne (pomiar napięcia za stycznikiem): L1' , L2' , L3'Histereza napięciowa: około 5 V ACCzęstotliwość znamionowa: 50/60 HzWyjście: zasilanie stycznika: Out 2 (oznaczone jako O2) - wyjście napięciowe zasilane z L1Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania: 9sKontrola napięcia na poszczególnych fazach: 3 x dioda LED zielonaWyjście: sygnalizacja alarmu sklejenia styków stycznika: Out1 (oznaczone jako O1) - wyjście napięciowe zasilane z zacisku L1Zaciski zasilania: L1, L2, L3, NKontrola załączenia stycznika: Dioda LED czerwonaRegulacja progu napięcia Up: 170 - 200 V AC (+/- 10 V AC)OPIS PRODUKTUCzujnik asymetrii napięcia CAM-10 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem w wyniku zaniku napięcia fazowego lub asymetrią napięć fazowych. Urządzenie czuwa także nad poprawnym stanem styków stycznika załączającego. Wartość progowa napięcia zadziałania ustawiana jest za pomocą potencjometru UP w zakresie od około 170 V AC do około 200 V AC. Opóźnienie wyłączenia ustawia się za pomocą potencjometru TP w zakresie 0-9s. Dodatkowo układ posiada stałą histerezę napięciową na poziomie 5 V AC dzięki czemu układ jest odporny na krótkotrwałe wahania napięcia. Urządzenie posiada dodatkowe wyjście do sygnalizacji sytuacji awaryjnej (zanik napięcia fazowego lub asymetria). Układ zabezpiecza przed symetrycznym spadkiem napięcia.

CECHY FUNKCJONALNE PRODUKTU:zabezpieczenie przed zanikiem fazykontrola stanu styków stycznikaodporność na krótkotrwałe spadki napięciakontrolka sygnalizacji napięć na poszczególnych fazachzabezpieczenie przed asymetrią napięciaregulowana wartość napięcia asymetrii (progu zadziałania)wyjście do sterowania stycznikiemkontrolka sygnalizacji włączenia oraz awarii stycznikazabezpieczenie przed symetrycznym spadkiem napięciaregulowana wartość opóźnienia wyłączeniadodatkowe wyjście alarmoweGaleria
