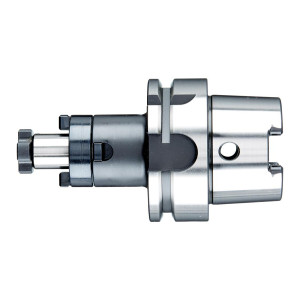

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A63 16x60 mm Fortis

Opis

Trzpień frezarski do głowic nasadzanych HSK-A 63 16×60 mm Fortis Specjalistyczny uchwyt frezarski przeznaczony do mocowania głowic nasadzanych na oprawce HSK-A 63, zgodny z normą DIN 69893. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, które oczekują stabilnego mocowania narzędzia, powtarzalnej dokładności wymiarowej i możliwości pracy przy wysokich prędkościach obrotowych. Cechy i korzyści Oprawka HSK-A 63 – kompatybilność z popularnymi centrami obróbczymi, ułatwiająca integrację z istniejącym parkiem maszynowym. Zgodność z ISO 12164-1 (DIN 69893), kształt A – pewność dopasowania do wrzeciona oraz przewidywalne zachowanie podczas obróbki. Tolerancja kąta stożka AT3 – wysoka precyzja osadzenia w wrzecionie, co ogranicza zużycie narzędzia i poprawia jakość powierzchni obrabianej. Bicie promieniowe ≤ 0,006 mm – mniejsze drgania, stabilniejsza praca frezu i redukcja odrzutów produkcyjnych. Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość bezpiecznej pracy przy dużych prędkościach obrotowych, istotna w szybkiej obróbce skrawaniem. Otwór kanału chłodzącego – efektywne doprowadzenie chłodziwa w strefę skrawania, co wydłuża trwałość głowic nasadzanych i poprawia odprowadzanie wiórów. Mocowanie narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne przenoszenie momentu obrotowego i bezpieczeństwo pracy przy dużych obciążeniach. Zastosowanie Przeznaczony do zastosowania w centrach obróbczych i frezarkach wyposażonych w uchwyt HSK-A 63, w procesach obróbki z użyciem głowic nasadzanych z rowkiem poprzecznym zgodnym z DIN 1880. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki metali, narzędziowniach, działach utrzymania ruchu oraz wszędzie tam, gdzie wymagana jest stabilna, precyzyjna i powtarzalna obróbka frezarska przy wysokich prędkościach. Specyfikacja techniczna Norma: ISO 12164-1 (DIN 69893), kształt A Uchwyt: HSK-A 63 Wersja: trzpień frezarski uniwersalny do nasadzania głowicy Średnica trzpienia: 16 mm Długość wysięgu: 60 mm Długość trzpienia: 17 mm Średnica odsadzenia: 32 mm Długość mocowania: 27 mm Materiał: stopowa stal do nawęglania Twardość po hartowaniu: 58 ± 2 HRC Minimalna głębokość hartowania: 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Stożek: DIN 254 Tolerancja kąta stożka: AT3 Dokładność powierzchni stożka: Ra < 1 μm Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min⁻¹ Kanał chłodzący: z otworem kanału chłodzącego Mocowanie narzędzi: do narzędzi z rowkiem poprzecznym wg DIN 1880 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Pierścień zabierakowy Wpust pasowany Najczęściej zadawane pytania Do jakiego uchwytu wrzeciona pasuje ten trzpień frezarski? Trzpień jest przeznaczony do uchwytu HSK-A 63 zgodnie z ISO 12164-1 (DIN 69893), kształt A. Czy trzpień nadaje się do głowic nasadzanych z rowkiem poprzecznym? Tak, produkt jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880. Czy w trzpieniu jest kanał chłodzący do doprowadzenia chłodziwa? Tak, trzpień posiada otwór kanału chłodzącego ułatwiający doprowadzenie chłodziwa do strefy skrawania. Co jest dostarczane w komplecie z trzpieniem frezarskim? W zestawie znajduje się trzpień frezarski do głowic nasadzanych, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
