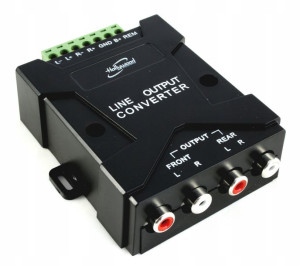

Adapter przejście konwerter HIGH LOW 4x RCA

Opis

Adapter przejście konwerter HIGH na LOWWersja PREMIUM / bardzo dobra jakość dźwiękuProdukt renomowanej marki Hollywood________________Przydatny adapter podczas montażu car audioZastępuje brakujące wyjścia cinch w radiuZmienia sygnał z głośników na sygnał RCAPodłączenie równolegle do głośnikówWyjście REMOTE TURN ON/OFF - układ do załączania i wyłączania zew. wzmacniacza mocyWyjście 4 x RCA ( przód i tył )W ZESTAWIEKonwerter sygnału High / LowOpakowanie fabryczneID: U280Wysokiej jakości 2-kanałowy konwerter obniżający sygnału głośnikowy z radioodtwarzacza do poziomu wejść RCA dla zewnętrznego wzmacniacza. Umożliwia podłączenie radioodtwarzacza, który nie posiada wyjść RCA (CINCH) do zewnętrznego wzmacniacza mocy. Konwerter posiada 4 wyjścia RCA, płynną regulację poziomu sygnału wyjściowego, wyjście Remote dla wzmacniacza oraz filtr zakłóceń z separacją składowej stałej (DC).

OPIS POŁĄCZEŃsekcja „OUTPUT”4 wyjścia sygnału (Front/Rear) o poziomie RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza mocyzłącze przewodów:(GND) – masa zasilania - podłączyć do masy zasilania radia, wzmacniacza lub do karoserii pojazdu(B+) – zasilanie +12V - podłączyć do napięcia +12V, np. do przewodu zasilania radia lub wzmacniacza mocy(REM) – wyjście Remote (+12V) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote we wzmacniaczu(L+) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji dodatniej (+)(L-) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji ujemnej (-)(R+) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji dodatniej (+)(R-) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji ujemnej (-)Konwerter może być zamontowany w pobliżu radioodtwarzacza, głośników lub bezpośrednio przy wzmacniaczu, o ile nie występują w tych miejscach inne urządzenia lub instalacje, będące źródłem silnych zakłóceń elektrycznych.

Przykładowy schemat instalacji w aucie
