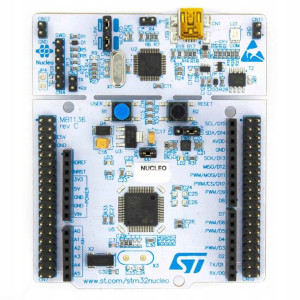

Stm32 Nucleo-l152re Stm32l152re Mbed Arm Cortex-m3

Opis

STM32 NUCLEO-L152RE STM32L152RE mbed ARM Cortex-M3STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Specyfikacja płytkiMikrokontroler STM32L152RERdzeń: ARM Cortex®-M3Maksymalne taktowanie: 32 MHzPamięć Flash: 512 kBPamięć SRAM: 80 kBPamięć EEPROM: 16 kBDMA: 12 kanałówGPIO: 51Interfejsy 2 x I²C 3 x SPI 2 x I²S 5 x USART / 2 x UART 1 x USB 2.0 1 x Kontroler LCD 23 x Wejścia dotykowe pojemnościoweInterfejsy Analogowe:1 x ADC 12 bit, 21 kanałów2 x DAC 12 bit, 2 kanały2 x Komparator analogowy2 x Wzmacniacz operacyjnyTimery 1 x 32 bit (4 kanały) 3 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 2 x 16 bit (1 kanał) 2 x 16 bit Basic 1 x RTC 1 x SysTick 2 x WatchdogCRCWiększość GPIO toleruje 5 VOscylator RTC 32,768 kHzWbudowany programator / debugger ST-Link V2Złącze mini USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanieZ mini USBZ zewnętrznego źródła zasilania 5 lub 3,3 VTrzy diody LEDKomunikacja USBZasilanieDioda użytkownikaPrzyciskiResetUżytkownikaWlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbed
