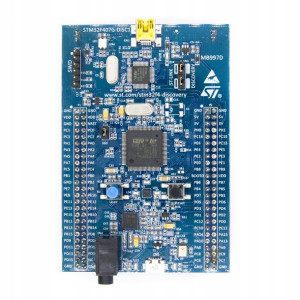

STM32F407G-DISC1 STM32 Discovery eval

Opis

STM32F407G-DISC1 STM32 Discovery evalZestaw deweloperski STM32F407G-DISC1 to jeden z podstawowych i najpopularniejszych płytek ST Discovery.

Na płytce znajduje się popularny, bardzo wydajny mikrokontroler z serii STM32F4. Obok niego znajduje się kilka przydatnych w prototypowaniu układów MEMS.

Płytka posiada zintegrowany programator ST-Link/V2.

Zestaw posiada sporą ilość złącz goldpin na które zostały wyprowadzone między innymi wszystkie porty I/O mikrokontrolera. Dzięki temu w łatwy sposób można podłączyć zewnętrzne układy.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

ParametryMikrokontroler STM32F407VGT6 Rdzeń Arm® Cortex®-M4, 1 MB Flash, 192 kB RAMCzęstotliwość rdzenia max: 168 MHz1 x USB OTG FS/HS1 x USB OTG FS3 x 12-bit ADC2 x 12-bit DAC1 x Czujnik temperaturyTimery 32-bit i 16-bit, Motor Control2 x SDIO, 3 x SPI, 3 x I2C, 2 x I2S, 2 x CAN, 1 x Ethernet, 6 x USARTCamera interfaceInterfejs równoległy LCD (tryb 8080/6800)FSMCTRNG3-osiowy akcelerometr LIS3DSHMikrofon MEMS MP45DT02Kodek audio DACCS43L22 ze zintegrowanym wzmacniaczem klasy D8 diod LEDKomunikacja USBZasilanie4 diody użytkowika2 diodu USB OTG (VBUS i over-current)PrzyciskiUżytkownikaResetZłącze USB OTG FSZasilaniePrzez micro USBZewnętrzneProgramator ST-Link/V2 na płytceSzerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™Wlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbed
