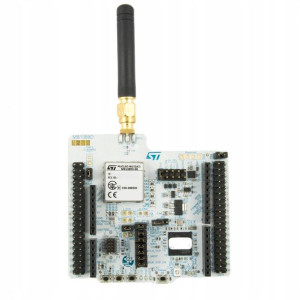

STM32 NUCLEO-WL55JC1 zestaw SoC z radiem Sigfox

Opis

STM32 NUCLEO-WL55JC1 zestaw SoC z radiem SigfoxNUCLEO-WL55JC2 to niezwykły zestaw ewaluacyjny od firmy ST. Zawiera on najnowszy układ, czyli SoC STM32WL55, który jest połączeniem mikrokontrolera, oraz transceivera radiowego sub-GHz. Obsługuje on wiele różnych modulacji, oraz protokołów komunikacyjnych.

Posiada on dwa rdzenie: ARM Cortex®-M4 i ARM Cortex®-M0. Dzięki temu słabszy rdzeń może być użyty do komunikacji radiowej, a mocniejszy do innych zadań.

Wersja płytki NUCLEO-WL55JC1 oznacza, że tor radiowy jest dostosowany do niższych częstotliwości, czyli 865 ÷ 982 MHz. Odpowiada to zakresowi, który wykorzystywany jest między innymi w komunikacji Sigfox.

Płytka posiada programator ST-Link V3E, który oprócz programowania umożliwia sprzętowe dubgowanie (praca krokowa, breakpointy).

ST Microelectronics dostarcza masę przykładów i bibliotek dla środowiska STM32CubeIDE.

Złącze zgodne z Arduino Uno R3 pozwala na łatwe rozszerzanie możliwości płytki.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki NucleoMikrokontroler STM32WL55JCRdzeń: ARM Cortex®-M4, ARM Cortex®-M0Maksymalne taktowanie: 48 MHz dla dwóch rdzeniPamięć Flash: 256 kBPamięć SRAM: 64 kB2 x DMA, 7 kanałów każdyRadio Modulacja: LoRa®, (G)FSK, (G)MSK, BPSK Wzmacniacz wyjściowyOTA (over-the-air) firmwareLow output power (up to 15 dBm)High output power (up to 22 dBm)Security AES 256 RNG PKA PCROP, RDP, WRP CRC 64-bit UID unikalne 96-bitowe IDInterfejsy 3 x I²C 2 x SPI 2 x USART 1 x LPUARTInterfejsy analogowe 1 x ADC 16-bit, 12 kanałów 1 x DAC 12-bit, 1 kanał 2 x Ultra-Low Power ComparatorTimery 3 x 16 bit Ultra-Low Power Timer 1 x 32 bit (4 kanały) 1 x 16 bit (4 kanały) 2 x 16 bit (2 kanały) 1 x RTC 1 x SysTick 2 x WatchdogWiększość GPIO toleruje 5 VOscylator RTC 32,768 kHzWbudowany programator / debugger ST-Link V3EZłącze micro USBZasilanieZ micro USBZ zewnętrznego źródła zasilania 5 lub 3,3 VDiody LEDKomunikacja USBZasilanie3 x Dioda użytkownikaPrzyciskiReset3 x UżytkownikaZłączaUSB microMIPI debugArduino Uno R3ST Morpho ze wszystkimi portami I/OZłącze SMA na zewnętrzną antenę + antena w zestawieWlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbed
