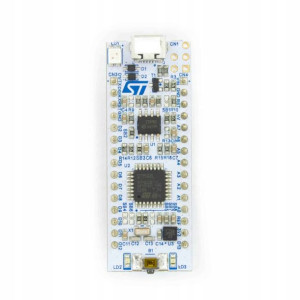

Stm32 Nucleo-f031k6 Stm32f031k6 Mbed Arm Cortex-m0

Opis

STM32 NUCLEO-F031K6 STM32F031K6 mbed ARM Cortex-M0STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytkiMikrokontroler STM32F031K6T6Rdzeń: Cortex-M0Maksymalne taktowanie: 48 MHzPamięć Flash: 32 kBPamięć SRAM: 4 kBDMA: 5 kanałówInterfejsy

1 x I²C

1 x SPI

1 x UART / USART

1 x ADC 12 bitTimery

1 x 16 bit (6 kanałów PWM)

1 x 32 bit (4  kanały)

1 x 16 bit (4  kanały)

3 x 16 bit (1 kanał)

1 x RTC

1 x SysTick

2 x Watchdog

CRCWbudowany programator / debugger ST-Link V2

Złącze micro USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanie

Z micro USBZ zewnętrznego źródła zasilania 5 lub 3,3 VTrzy diody LED

Komunikacja USBZasilanieDioda użytkownikaPrzycisk ResetWlutowane wyprowadzenia goldpin dla pinów I/OZłącze zgodne z Arduino NanoPłytka zgodna z ARM mbedPrzydatne LinkiOpis płytki na stronie STOpis mikrokontrolera na stronie STUser Manual płytek Nucleo-32
