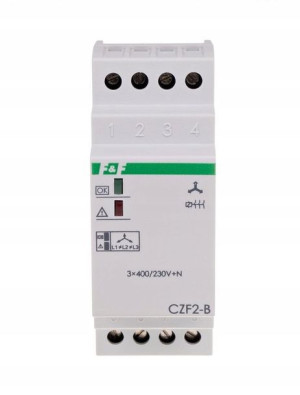

F&f Czujnik Zaniku Fazy Kontrola Styku Czf-2b

Opis

Czujnik zaniku fazy z kontrolą styku stycznika styk 1Z, I=10A, 2 moduły, CZF-2B, F&FNapięcie zasilania: 3 × 400 V + NWspółpraca z agregatami prądotwórczymi: NIEKontrola zaniku / asymetrii faz: TAKKontrola kolejności faz: NIEKontrola styków stycznika: TAKElement wykonawczy: przekaźnikMaksymalny prąd obciążenia: 10 AKonfiguracja styków: 1 × NOSeparacja styku: NIEAsymetria napięciowa zadziałania: 55 VHistereza napięciowa: 5 VOpóźnienie wyłączenia: 4 sKontrola zasilania: 2 × LEDPrzyłącze: zaciski śrubowe 4,0 mm²Moment dokręcający: 0,5 NmPobór mocy: 1,6 WTemperatura pracy: -25÷40°CWymiary: 2 moduły (35 mm)Montaż: na szynie 35 mmStopień ochrony: IP20TrueRMS: NIECzujnik zaniku fazy z kontrolą styków stycznika przeznaczony jest do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika:zanik napięcia w co najmniej jednej fazie,asymetria napięć między fazamiuszkodzenie styków stycznika załączającego.

DziałanieZanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu.
