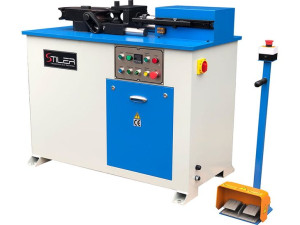

Giętarka beztrzpieniowa automatyczna STILER JTB50

Opis

MOCNA GIĘTARKA BEZTRZPIENIOWA STILER JTB 50Giętarka beztrzpieniowa do rur i profili STILER JTB 50.4 KOMPLETY MATRYC !

Nowy mocniejszy model giętarki wyposażony w hydrauliczny docisk kopyta.

Giętarka dedykowana do gięcia rur stalowych, nierdzewnych, miedzianych, aluminiowych i mosiężnychMaszyna może być sterowana manualnie bądź automatycznie.

Dzięki dużej mocy giętarka radzi sobie z wygięciem rury nawet do fi 51 mm ze ścianką 5 mm. Maksymalny kąt wygięcia wynosi 180°.

W zestawie 4 komplety matryc do rur stalowych o wymiarach:25 mm32 mm38 mm48 mmNa zamówienie dorabiamy matryce do innych rozmiarów rur.

Dane techniczne:Moc silnika: 2,2 kWObroty: 1400 obr./min.

Zasilanie: 400VMoc silnika pompy hydraulicznej: 1,1 kWObroty: 1400 obr./min.

Kąt gięcia: 180°Promień gięcia: 3,5DPrędkość obrotowa matrycy: 5 obr./min.

Waga: 550 kgWymiary transportowe: 1450 x 690 x 1170 mmW zestawie:Kompletna maszynaZestaw matryc dla różnych średnic rurInstrukcja obsługiCertyfikat CEMaksymalne wymiary gięcia:Rura ze stali czarnej: Φ51 mmRura ze stali nierdzewnej: Φ38 mmProfile kwadratowe ze stali czarnej: 50 mmDo maszyny załączamy 4 komplety matryc do gięcia rur ze stali czarnej o średnicach:25 mm32 mm38 mm48 mmNa zamówienie dorabiamy matryce do innych rozmiarów rur.

Panel sterowania wyposażony został w wyświetlacz który wskazuje zadany kąt gięcia oraz obecny kąt wygięcia rury.

Maszyną możemy sterować manualnie bądź automatycznie.

Tryb manualny:W trybie manualny to operator decyduje jak bardzo rura ma zostać wygięta. Gięcie manualne odbywa się za pomocą panelu sterowania. Docisk hydrauliczny także regulowany jest ręcznie z panelu sterowania.

Tryb automatyczny:W trybie automatycznym operator najpierw ustawia żądany kąt wygięcia a następnie naciska przycisk nożny. Maszyna następnie automatycznie dociska kopyto oraz wygina rurę.

Giętarka wyposażona została w dwa silniki.2,2 kW do obrotu przekładni z matrycą1,1 kW do obsługi pompy docisku hydraulicznegoŁatwy dostęp do zbiornika z olejem hydrauliczny sprawia że eksploatacja maszyny jest bardzo prosta i szybka.

Sterownie automatyczne odbywa się za pomocą sterownia nożnego.

Sterowanie ręczne odbywa się z pulpitu sterującego.

Docisk kopyta odbywa się za pomocą pompy hydraulicznej.

W trybie automatycznym maszyna sama dociska kopyto na odpowiednią odległość. Odległość docisku zależna jest od średnicy rury. Dzięki regulowanemu wyłącznikowi krańcowemu możemy ustawić odpowiedni docisk.

Maksymalny kąt gięcia maszyny to 180°Wymiana matryc zajmuje zaledwie kilka minut.
