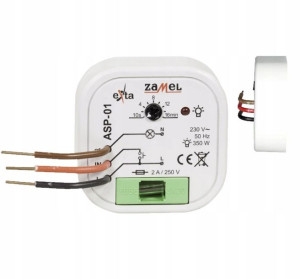

Automat schodowy do Puszki 60 230V 15-300W ASP-01

Opis

Automat schodowyZAMEL ASP-01 Sterowanie oświetleniem na klatkach schodowychKontrolka załączenia odbiornika – dioda LED czerwonaDwużyłowa instalacja sterującaPłynna regulacja czasu załączenia w zakresie od 10 s do 16 minWyzwalanie układu z przewodu L Łatwa adaptacja do istniejących instalacji elektrycznychMiękkie włączenie i wyłączenie (0,8 s)Współpraca z przyciskami jednobiegunowymi podświetlanymi Zasilanie szeregowe z odbiornikiem ✔ Automat schodowy ASP-01 służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. ✔ Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. ✔ Czas pracy może być płynnie regulowany w zakresie od 10 s do 16 min przy pomocy potencjometru. ✔ Automat schodowy ASP-01 można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia. ✔ Konstrukcja urządzenia umożliwia montaż pod przyciskiem w głębokiej puszce instalacyjnej ø60.

Opis produktuKontrolka załączenia odbiornikaNastawa czasu załączenia Przewód zasilania odbiornikaPrzewód wyzwalania (IN)Przewód zasilania (L)Gniazdo bezpiecznikaMontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Umieścić urządzenie ASP-01 w puszce i podłączyć przewody zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić żądany czas załączenia oświetlenia.

Specyfikacja technicznaZnamionowe napięcie zasilania: 230V ACMoc obciążenia: 15 350 WZakres nastaw czasu t: potencjometr 0.2 16 minZnamionowy pobór prądu: 8 mAStopień ochrony obudowy: IP20Mocowanie obudowy: puszka Ø60Wymiary: 50 x 50 x 15 mmWaga: 25 g
