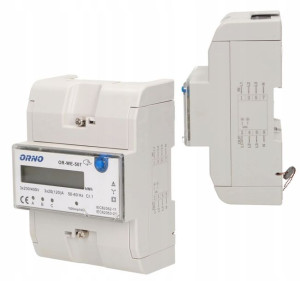

Licznik Zużycia Prądu Energii 3-Fazowy Miernik 3F

Opis

3-Fazowy Wskaźnik Zużycia Energii Elektrycznej 120AORNOOR-WE-507Zasilanie: 3 × 230V~, 50HzPrąd bazowy: 20A, / max. prąd: 120ACzęstotliwość impulsów: 1000imp/kWhDokładność pomiaru: klasa 1Montaż na szynie: 35 mm✔️ Urządzenie jest 3 -fazowym, 4 - przewodowym urządzeniem do dokonywania wskazań w jednostkach metrycznych (kWh).✔️ Służy do wskazywania energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.✔️ Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie wskazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie.✔️ Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody. ✔️ Suma impulsów z trzech faz przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD (liczba cyfr 6+1). ✔️ Dodatkowy przycisk: kasowanie szczytowego poboru mocy obciążenia układu pomiarowego w okresie ostatnich 30min. od włączenia obciążeniaZestaw Zawiera:1 szt. Wskaźnik Zużycia Energii OR-WE-507✅ Specyfikacja:Typ: trójfazowyPorty: brakProtokół komunikacyjny: brakNapięcie zasilania: 3 x 230V/400V~, 50/60HzPrąd bazowy (lb): 20APrąd maksymalny (lmax): 120ACzęstotliwość impulsów: 1000 imp/kWhKlasa dokładności pomiaru: 1Zgodność z MID (2014/32/EU): NieWyświetlacz: 6+1Wyjście impulsowe: NieWielotaryfowość: NieIlość modułów: 5Stopień ochrony: IP20✅ Wymiary:Szerokość: 90 mmWysokość: 128 mmGłębokość: 67 mm❕ Wymiary na zdjęciu podane w mm.✅ Schemat Podłączenia:Odłączyć zasilanie.

Urządzenie zamontować na szynie w skrzynce rozdzielczej.

Wkrętakiem odkręcić śruby i zdjąć przednie osłonki zacisków urządzenia. Zasilanie podłączyć do zacisków 1(L1), 3( L2), 5( L3).

Obwód mierzony lub pojedynczy odbiornik podłączyć do zacisków 2(L1), 4(L2),6(L3).

Założyć osłonki zacisków urządzenia.
