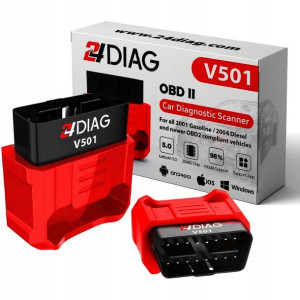

INTERFEJS DIAGNOSTYCZNY Jscan Jeep Doge Chrysler

Opis

Interfejs Diagnostyczny 24DIAG V501 do programu JScan Android/iOSZaawansowana diagnostyka, adaptacje i kodowanie Jeep, Dodge, Chrysler, RAM.

JScan - aplikacja na smartfony/tablety Android oraz iOS (Apple) przeznaczona do zaawansowanej diagnostyki wybranych modeli Jeep, Dodge, Chrysler oraz RAM.

Obsługiwane modele:Proszę koniecznie zwrócić uwagę, że adapter 12+8pin (brak w zestawie) okazuje się niezbędny dla grupy FCA, aby uzyskać dostęp do 80% modeli z 2018 roku i 100% modeli od 2019 roku.

Adapter dostępny na naszych pozostałych ofertach.

Moduł Security Gateway (SGM / SGW) to fabryczne zabezpieczenie występujące w samochodach grupy FCA, które ogranicza zapytania diagnostyczne wyłącznie do odczytu np. informacji o sterowniku, parametrów bieżących czy kodów usterek.

Za pomocą adaptera zyskujesz dostęp zablokowanych przez SGM/SGW zaawansowanych poleceń diagnostycznych jak:Kasowanie kodów usterek,Uruchomienie testów elementów wykonawczych,Uruchomienie adaptacji oraz kodowań.

Rozmieszczenie SGM/SGW jest zróżnicowane, ale najczęściej znajduje się w bocznym panelu po stronie pasażera - w pobliżu schowka lub za radiem. Może być również umiejscowiony z tyłu skrzynki bezpieczników. Najlepiej to sprawdzić przed zakupem, wpisując w wyszukiwarce: Model pojazdu + SGW bypass.

Więcej na ten temat dostępne tutaj:http://jscan.net/jl-jt-security-bypass/http://jscan.net/fca-security-gateway-module-basic-info-and-location/Z Interfejsem OBD2 Bluetooth 24DIAG V501 aplikacja JScan pozwala na odczyt i kasowanie błędów - ze wszystkich modułów w pojeździe, np. ABS, układ kierowniczy, przeniesienie napędu, radio, HVAC, stabilizatory itp.

Oznacza to możliwość tzw. głębokiej diagnostyki (szczególnie istotne dla warsztatów i majsterkowiczy), a nie tylko odczyt danych z modułu ECU jak w uniwersalnych bezpłatnych aplikacjach.

Możliwość wykonywania adaptacji i kodowania (np. świateł dziennych, włączenia kamery cofania).

Aplikacja JScan umożliwia także podgląd danych na żywo ("Live Data"), odczyt nr VIN pojazdu, numery części i wiele innnych.

Pełne możliwości aplikacji względem danego modelu pojazdu możesz sprawdzić tutaj: http://jscan.netWymagania sprzętowe :gniazdo OBD II w samochodziesmartfon, tablet, laptop bądź inne urządzenie posiadające moduł bluetooth oraz system operacyjny Android/iOS/WindowsPołączenie aplikacji JScan z Interfejsem 24DIAG V501 i pojazdem można sprawdzić bezpłatnie.

Korzystanie z pełnej funkcjonalności aplikacji wymaga wykupienia płatnej licencji. W naszej ocenie cena oprogramowania jest bardzo atrakcyjna w stosunku do jego możliwości.

Więcej szczegółów (np. ceny poszczególnych licencji) w uruchomionej aplikacji JScan na smartfonie.

Aplikacja w języku angielskim, natomiast jest bardzo intuicyjna i prosta w obsłudze.

Aplikację pobieramy ze sklepu Google Play (smartfony z Android):https://play.google.com/store/apps/details?id=net.clever.obd4u&hl=pl&gl=USlub z AppStore (iPhone, iPad z iOS):https://apps.apple.com/pl/app/obd-jscan/id1445903514?l=plZestaw zawiera:Interfejs diagnostyczny 24DIAG V501PudełkoPapierowa instrukcja w j.

PolskimBrak w zestawie:płatna licencja OBD Jscanadapter 12+8pin SGWObsługiwane protokoły :1. SAE J1850 PWM (41.6Kbaud)2. SAE J1850 VPW (10.4Kbaud)3. ISO9141-2 (5 bajtów inicjujących, 10.4Kbaud)4. ISO14230-4 KWP (5 bitów, 10,4 Kbaud)5. ISO14230-4 KWP (szybki init, 10.4 Kbaud)6. ISO15765-4 CAN (11-bitowy identyfikator, 500 Kbaud)7. ISO15765-4 CAN (29-bitowy identyfikator, 500 Kbaud)8. ISO15765-4 CAN (11-bitowy identyfikator, 250 Kbaud)9. ISO15765-4 CAN (29-bitowy identyfikator, 250 Kbaud)A.

SAE J1939 CAN (29-bitowy identyfikator, 250 * Kbaud)B.

USER1 CAN (11 * bit ID, 125 * Kbaud)C.

USER2 CAN (11 * bit ID, 50 * kbaud)Jak połączyć się z interfejsem/sterownikiem w pojeździe?

Zainstaluj na systemie Android, iOS lub laptopie darmową aplikację ze Sklepu Google Play, iStore.

Podłącz interfejs do gniazda OBD II.

Włączamy Bluetooth w telefonie, ustawiamy widoczność oraz wyszukujemy na liście urządzenie o nazwie 24DIAGŁączymy się z nim wpisując standardowy kod 1234. Dopiero po tym kroku włączamy aplikację.

W zainstalowanej aplikacji w ustawieniach wybieramy rodzaj połączenia na Bluetoothi wskazujemy sparowany interfejs 24DIAG.

Przechodzimy do połączenia ze sterownikiem pojazdu (włączony zapłon, uruchomiony silnik).
