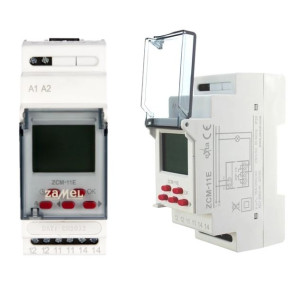

ZAMEL Programator Czasowy na szynę Tygodniowy ZCM

Opis

Programator czasowyZAMEL ZCM-11ECyfrowe zegary sterujące ZCM-11 służą do realizacji funkcji czasowych w układach automatyki i sterowania. ✅ Sterowanie w zależności od bieżącej godziny w cyklu tygodniowym✅ Ilość programów pozwalająca na różne zastosowania✅ Obudowa dwumodułowa z klapką zabezpieczającą✅ Podświetlenie wyświetlacza LCD✅ Tryb losowy, impulsowy oraz dodatkowe wejście sterujące IN✅ dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 AProgramowalne zegary sterujące służą do realizacji funkcji czasowych w układach automatyki i sterowania.

Programator tygodniowy realizuje operacje sterowania przekaźnikiem wyjściowym w zależności od nastaw programowych (dzień, godzina).

Urządzenie posiada również funkcje dodatkowe m.in. funkcję losową, która może być użyta do symulacji obecności oraz funkcję wejścia sterującego, która ma wykorzystanie do zmiany trybu pracy układu za pomocą przycisku zewnętrznego.

Konstrukcja obudowy umożliwia zamontowanie układu na szynie TH-35 oraz ewentualne zaplombowanie urządzenia.

Łatwość i intuicyjność obsługi została osiągnięta poprzez przejrzysty układ menu oraz ergonomiczną klawiaturę.

Opis Zegara ZCM-11EWyświetlacz Pamięć zewnętrznaPrzycisk sterująceWymienna bateriaZaciski wyjściowe przekaźnika (12, 12, 11, 11, 14, 14)Zaciski zasilania (A1, A2)Zaciski układu wyzwalania (IN, IN, IN, IN)Opis Wyświetlanych informacjiDzień tygodniaStan przekaźnikaPole informacyjneAktualny czas (gg:mm:ss)Tryb automatycznyTryb ręcznyTryb losowyCzas zimowyCzas letniMontaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie ZCM-11 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilaniaDane techniczneWymiary: dwumodułowa (35 mm) 90 x 35 x 66 mmWaga: 140 gZnamionowe napięcie zasilania: 230 V ACNapięcie maksymalne styków: 250 VKategoria użytkowania: AC1Moc maksymalna przekaźnika: 4000 VAUkład styków: 1 NO/NCLiczba programów: 400Prąd przekaźnika: 16 AZnamionowy pobór prądu: 16 VAStopień ochrony obudowy: IP20Mocowanie obudowy: szyna TH35 (PN-EN 60715)Liczba kanałów: 1Pobór mocy: 1,45 W
