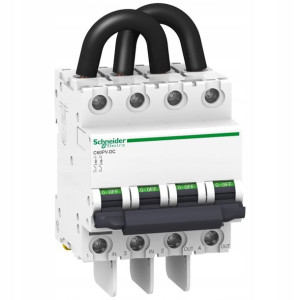

Schneider Wyłącznik Nadprądowy C60pv-dc-13 13a 2p

Opis

Schneider Electric, Wyłącznik nadprądowy Acti9 C60PV-DC-13 13A 2-biegunowy, A9N61658Parametry podstawoweGama produktów: C60Typ produktu lub komponentu: Wyłącznik nadprądowySkrócona nazwa urządzenia: C60PV-DCOpis biegunów: 2PIlość zabezpieczonych biegunów: 2Rodzaj sieci: Prąd stały (DC)Charakterystyka: BKategoria użytkowania: Kategoria A zgodnie z EN/IEC 60947-2Funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-2Parametry uzupełniające[In] prąd znamionowy: 13 AVoltage Drop: 572 mV 44 mOm 7,4 W 13 A[Ue] znamionowe napięcie łączeniowe: 800 V prąd stały (DC)Górna granica wyzwalania magnetycznego: 5.5 x InZdolność wyłączania: 3 kA Icu w 650 V prąd stały (DC), 1,5 kA Icu w 800 V prąd stały (DC)[Ics] znamionowy prąd wyłączalny eksploatacyjny: 1,5 kA 100 % - 800 V prąd stały (DC), 3 kA 100 % - 650 V prąd stały (DC)Znamionowe napięcie izolacji [Ui]: 1000 V prąd stały (DC)Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kVWskazanie położenia styku: TakTyp sterowania: DźwigniaSposób montażu: StacjonarnyPodstawa montażowa: 35 mm szyna symetryczna DINSzerokość w modułach 9 mm: 8Wysokość: 132,7 mmSzerokość: 72 mmGłębokość: 77,4 mmŚrodowisko pracyNormy: EN/IEC 60947-2Stopień zanieczyszczenia: 2Wilgotność względna: 95 % at 55 °CTemperatura otoczenia dla pracy urządzenia: -25…70 °CTemepratura otoczenia dla przechowywania: -40…85 °CSeria Acti9Mieszkania, biurowce, zakłady przemysłowe. Czy wszędzie można stosować tę samą aparaturę modułową?

Podobnie jak w przypadku innych urządzeń, tak i dla aparatury modułowej dostępne są serie zaprojektowane z myślą o zastosowaniach do użytku domowego albo przemysłowego i komercyjnego.

Przykład dwóch serii aparatury modułowej Schneider Electric: K60 przeznaczonej przede wszystkim do instalacji mieszkaniowych oraz Acti 9 polecanej do zastosowania w obiektach przemysłowych i komercyjnych.1) Jakie normy obowiązują dla wyłączników nadprądowych?

Dla wyłączników nadprądowych obowiązują dwie normy, zgodnie z którymi mogą być one wykonane.

Norma EN 60898-1 definiuje wymagania dla wyłączników stosowanych w instalacjach domowych i podobnych. Aparaty wykonane zgodnie z tą normą są przewidziane do obsługi przez osoby niewykwalifikowane (np. załączenie wyłącznika przez osobę przebywającą w domu po wyłączeniu zwarcia przez wyłącznik).

Norma EN 60947-2 definiuje wymagania dla wyłączników, które można zdefiniować ogólnie jako przeznaczone do zastosowań przemysłowych. Te aparaty powinny być obsługiwane wyłącznie przez osoby wykwalifikowane.

Przykład tabliczki znamionowej wyłącznika z parametrami określonymi zgodnie z wymogami normy przemysłowej EN 60947-2 oraz normy dotyczącej zabezpieczeń do instalacji domowych: EN 60898-1. Wyłączniki nadprądowe serii iC60N są w pełni zgodne z dwiema normami, z tego powodu mogą byś stosowane zarówno w instalacjach obsługiwanych tylko przez wykwalifikowany personel jak i w instalacjach mieszkaniowych i podobnych.2) Jakie są różnice w zakresie wytrzymałości dla aparatury przemysłowej i mieszkaniowej?

Przykładem różnych wymogów dla aparatury w zależności od ich przeznaczenia jest wytrzymałość zwarciowa. W obiektach przemysłowych, zwłaszcza w pobliżu transformatora czy w przypadku zastosowania szynoprzewodów do dystrybucji zasilania, od zastosowanych wyłączników nadprądowych czy różnicowoprądowych może być wymagana wytrzymałość zwarciowa na poziomie nawet kilkudziesięciu kA. Dla aparatury serii Acti9 dostępne są tabele kaskadowości. Dzięki skoordynowaniu zabezpieczenia typu np. wyłącznik kompaktowy serii NSX z wyłącznikiem nadprądowym iC60 (np. rozbudowanym o moduł różnicowoprądowy Vigi iC60), te ostatnie mogą być użyte przy spodziewanych prądach zwarciowych do 80 kA w pełnym zakresie prądowym tj. do 63 A. Samodzielnie, wyłączniki nadprądowe serii iC60 charakteryzują się wytrzymałością zwarciową na poziomie Icu = 10/ 15 / 25 kA w zależności od wersji wykonania. Wytrzymałosć zwarciowa na poziomie 6 kA z reguły jest wystarczająca dla aparatury w mieszkaniach i domachPrzykład tabeli kaskadowości dla wyłączników nadprądowych iC60 oraz kompaktowych NSXW środowiskach przemysłowych urządzenia ochronne narażone są również na oddziaływanie większych udarów napięciowych związanych np. z przełączaniem odbiorów o dużej mocy czy powstawaniem przepięć łączeniowych. Wyłączniki nadprądowe Acti 9 charakteryzują się wartością napięcia udarowego wytrzymywanego Uimp = 6 kV.

W przypadku aparatury do instalacji mieszkaniowych, wytrzymałości na poziomie 4 kV z reguły jest wystarczająca.

Specyfika pracy oraz narażenia jakim może być poddana aparatura
