Regulator Mocy Silnika Led 12v 24v 50v 40a Pwm Dc

47,10 zł 49,90 zł

Dostawa od 10,99 zł

Opis

Regulator PWM silnika DC 10-50V 40A z obudowąSterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu 10 lub 50V stosowany zwykłe w maszynach, pojazdach itp.

Regulacji dokonujemy widocznym potencjometrem na przewodzie ok. 20cm.

Regulator posiada włącznik w potencjometrze przez co nie ma potrzeby stoswania dodatkowe włącznika przed układem.

Regulator pozwala również na pracę z np. oświetlenie ( zwykłe żarówki 10-50V czy np grzałki elektryczne 10-50V ).

Regulacja odbywa sie w technologii impulsowej PWM, więc straty mocy sa niewielkie ( Regulator wyposażony w fabryczne radiatory i obudowę).

Regulator wyposażony w diode LED wskazującą pracę układu.

Układ jest niezawodny i wysokiej wydajności. Duże aluminiowe radiotory na tranzystorach MOSFET. Zastosowane tranzystory posiadająniskie opory przewodzenia.

Dane techniczne:Płynna regulacja obrotów w zakresie: 0%, 5 - 99 %;Regulator posiada funkcję wyłączenia, pozycję 0 przez co nie jest wymagana instalacja dodatkowa włącznik przed układem;Włącznik i wyłącznik w potencjometrze;Niski poziom generowanych zakłóceń;Prąd spoczynkowy: 0,025AZasilanie - 10-50V DC;Wymiary płytki 90 x 51 x 30 mm;Wymiary obudowy 114 x 56 x 40 mm;Potencjometr zamocowany na przewodzie ok. 20cmPotencjometr 50K Ohm z plastikową gałką;Otwory montażowe na płytce;Obudowa posiada otwory wentylacyjne;Waga: 114gDopuszczalna moc obciążenia: 0.01-2000 W:Napięcie pracy 12 V: 12 V * 40A = 480 W (max)Napięcie pracy 24 V: 24 V * 40A = 960 W (max)Napięcie pracy 36 V: 36 V * 40A = 1440 W (max)Napięcie pracy 50 V: 50 V * 40A = 2000 W (max)Zastosowania:Regulacja obrotów silników DC do 2000w(chwilowo);Regulacji natężenia światła (ściemniacz) LED;Płynna regulacja obrotów silników DC;Sterowanie cewkami zaworów;Regulacja temperatury w grzałek , grzejników itp.

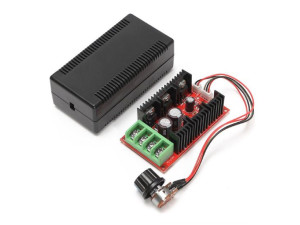

Schemat podłączeniaPodłączenie regulatora jest bardzo proste. Podłączamy 4 przewody do zacisków regulatora wedug kolejności:Motor - - Wyjście -(silnik lub inne)Motor + Wyjście +(silnik lub inne)Power + Wejście +(akmulator, zasilacz)Power + Wejście -(akmulator, zasilacz)Regulator jest to kompletny, zmontowany moduł ( płytka, radiatory) jak na fotografii.

Wystarczy podłączyć zasilanie 10-50V oraz odbiornik.

Zestaw zawiera:Regulator obrotów 10-50V 40A wraz z obudową.
