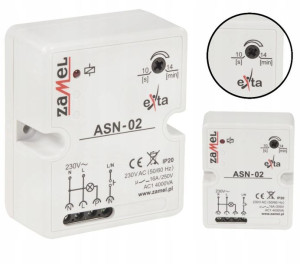

Automat schodowy przeciwblokada 230V ZAMEL ASN-02

Opis

Automat schodowy 230V z funkcją przeciwblokady ACZAMEL ASN-02 Steruje oświetleniem na korytarzach, klatkach schodowych itp.

Płynnie reguluje czas załączania w zakresie od 10 s do 14 minFunkcja przeciwblokady Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenieMożna stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączeniaWspółpracuje z siecią 3- lub 4 przewodowąWspółpraca z przyciskami jednobiegunowymi podświetlanymiWyjście przekaźnikowe o maksymalnej obciążalności: 16 AKontrolka stanu zasilania / przekaźnika: dioda LED czerwonaZestaw składa się z1 szt. Automat schodowy natynkowy ASN-02Instrukcję obsługi w języku polskimASN-02 jest zamiennikiem F&F ASO-202Działanie ➡️ Urządzenie po poprawnym zamontowaniu i podłączeniu jest gotowe do pracy. ➡️ Wyzwolenie układu przyciskiem jednobiegunowym powoduje załączenie oświetlenia na czas ustawiony przez użytkownika. ➡️ Po upływie nastawionego czasu następuje automatyczne wyłączenie oświetlenia, aż do momentu ponownego wyzwolenia. ➡️ Automat schodowy umożliwia współpracę z instalacją 3- lub 4- przewodową ➡️ Podczas montażu urządzenia należy zwrócić szczególną uwagę na poprawne podłączenia układu wyzwalania oraz obciążenia. ➡️ Niepoprawne podłączenie może spowodować nieodwracalne uszkodzenie automatu. ➡️ Funkcja przeciwblokady powoduje wyłączenie oświetlenia w przypadku zablokowania przycisku wyzwalającego.

MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Przymocować urządzenie ASN-02 do podłoża przy pomocy wkrętów.

Podłączyć przewody pod zaciski przyłączeniowe zgodnie ze schematem podłączenia.

Załączyć obwód zasilaniaNastawić potencjometrem żądany czas załączenia oświetlenia.

Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V~Tolerancja napięcia zasilania: -15 +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 33 mAZacisk wyzwalania: INZacisk zasilania odbiornika: PKontrolka przekaźnika: dioda LED czerwonaZakres nastaw czasu załączenia: 10 s 14 minDokładność nastawy czasu załączenia: 10 %Powtarzalność nastawy czasu załączenia: 5 %Nastawa czasu załączenia: płynna (potencjometr obrotowy)Parametry styków przekaźnika: 1NO-16 A / 250 V AC1 4000 VA (styk napięciowy)Liczba zacisków przyłączeniowych: 4Przekrój przewodów przyłączeniowych: 0,2 2,50 mm2Temperatura pracy: -20 +45Pozycja pracy: dowolnaMocowanie obudowy: 2x kołek rozporowy 5x(3x30)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: 69x56x27 mm
