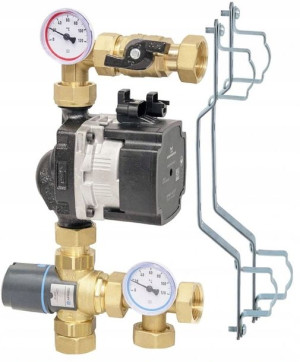

Afriso Moduł Mieszający Btu 501 Atm Pompa Grundfos

Opis

MODUŁ MIESZAJĄCY DO OGRZEWANIA PODŁOGOWEGOZ ZAWOREM ATMZ POMPĄ GRUNDFOS UPM3 AUTOModuł mieszający został zaprojektowany jako łącznik pomiędzy instalacją grzewczą po stronie źródła ciepła, a rozdzielaczem ogrzewania płaszczyznowego (np. podłogowego). Służy do przygotowania czynnika o odpowiedniej temperaturze, który następnie będzie tłoczony do pętli grzewczych rozdzielacza. Moduł może być wykorzystywany w połączeniu z rozdzielaczami o ilości obiegów grzewczych od 2 do 14.

W zestawie zamontowany jest zawór ATM 561 o zwiększonym przepływie Kvs 2,5 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h.

Dane techniczne:Maksymalna temperatura: 90°CMaksymalne ciśnienie: 5 barPompa obiegowa: Grunfos UPM3 AutoPrzyłącza: nakrętka G1''Kvs zaworu ATM: 2,5 m³/hRozstaw przyłączy do rozdzielacza: 220 mmBudowa:zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 ( zakres nastaw. 20÷43°C Kvs. 2,5 m3/h )termometr tarczowy - 2 szt.zawór odcinającywysokiej klasy pompa energooszczędna GRUNDFOS UPM3 AUTO z kablem zasilającymkomplet uchwytów montażowych / rozstaw 220 mmnyple mosiężne - 2 szt.uszczelkiZasilanie gwint 1", powrót gwint 1".

W komplecie z modułem znajdują się dwa wieszaki o rozstawie 220 mm do rozdzielaczy mosiężnych o przekroju belki C7. Wieszaków należy użyć kiedy łączymy moduł z rozdzielaczem o innym rozstawie przyłączy niż 220 mm.

Dane techniczne pompy:Dopuszczalna temperatura cieczy minimalna 0*C, maksymalna + 95*CMaksymalna dopuszczalna temperatura otoczenia + 70*CPobór mocy: 5W-52WMaksymalne ciśnienie robocze: 10 barZasilanie: 230VCzęstotliwość sieciowa: 50/60HzStopień ochrony: IP44Długość montażowa: 180mmWysokość podnoszenia: 7mPompa UPM3 AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Wysokiej klasy pompa UPM3 AUTO firmy GRUNDFOS® posiada 4 rodzaje prędkości. Interfejs pompy został zaprojektowany w taki sposób aby jej użytkowanie było łatwe i zrozumiałe. Tą pompą steruje się wewnętrznie (samosterująca) za pomocą trzech opcji sterowania. Interfejs użytkownika posiada jeden przycisk, jedną czerwoną/zieloną diodę sygnalizacyjną oraz cztery żółte diody sygnalizacyjne.
