Zestaw kalibratora do ustawiania skoku wtryskiwacza ACW01 i ACW02.

Urządzenie przeznaczone do kalibracji skoku tłoczków w listwach wtryskowych AC STAG W01 oraz W02 w wersjach standard i BFC.

Składnie zestawuWybór odpowiedniego korpusuW01                     W02Aby złożyć kalibrator należy, dokręcić trzpień pomiarowy do czujnika zegarowego.

Następnie założyć na czujnik zegarowy korpus z odpowiednim adapterem i dokręcić wkręt zabezpieczający kluczem imbusowym nr2Instrukcja ustawiania skoku wtryskiwaczaUwaga:Ustawienie wtryskiwacza W01 na skok nie jest równoważny z kalibracją fabryczną i nie zapewnia zachowania prawidłowych parametrów nowego wtryskiwacza.

Niezbędne narzędzia: Zestaw kalibratora, klucz imbusowy nr.4, źródło prądu 12,5-13,5VDC 6A.1. Wkręcić kalibrator w miejsce dysz wtryskiwacza, po wkręceniu wskazówka na małej skali powinna zawierać się w przedziale 2- 4mm.

Jeżeli nie, należy po poluzowaniu wkręta zabezpieczającego "1" wyregulować położenie czujnika zegarowego "2". Po ponownymzabezpieczeniu wkrętem "1" pokręcając oprawką czujnika "3" ustawiamy zero  w skali na wskazówce czujnika.2. Podłączamy  wtyczkę przewodu zasilającego do wtryskiwacza.3. Podłączamy przewód do źródła zasilania.4. Wciskając przycisk na przewodzie zasilającym kalibratora odczytujemy skok tłoczka.

Uwaga:Wciśnięcie przycisku na dłużej niż 4 sekundy może doprowadzić do uszkodzenia cewki wtryskiwacza!!!5. Jeżeli wskazania nie mieszczą się w wyznaczonych granicach, należy skorygować skok wkręcając (za duży) lub wykręcając (za mały) stopkę.6. Po ustawieniu skoku czynność należy powtórzyć dla kolejnych sekcji wtryskiwacza.

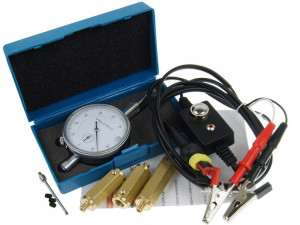

W skład zestawu wchodzi:-Czujnik zegarowy-Trzpień pomiarowy-Korpus z adapterem do wtryskiwacza ACW01-Korpus z adapterem do wtryskiwacza ACW02
