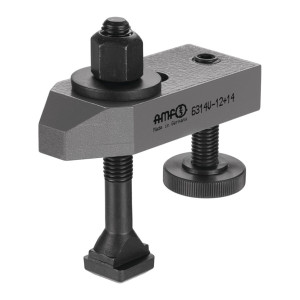

Łapa dociskowa ze ściętą krawędzią 6314V, 16 M16x16x125

Opis

Łapa dociskowa ze ściętą krawędzią 16 mm M16x16x125 Forma Specjalistyczna łapa dociskowa do mocowania elementów w rowkach teowych, wyposażona w regulowaną śrubę przytrzymującą. Przeznaczona dla działów utrzymania ruchu, narzędziowni, warsztatów obróbczych oraz stanowisk montażowych wymagających stabilnego i regulowanego docisku. Cechy i korzyści Ścięta krawędź – ułatwia dopasowanie docisku do elementów oraz ogranicza ryzyko kolizji z obrabianym detalem. Regulowana śruba przytrzymująca – pozwala szybko dopasować wysokość i siłę docisku do różnych grubości detali, co przyspiesza przezbrojenia. Wykonanie ze stali do ulepszania cieplnego, lakierowana – zapewnia trwałość eksploatacyjną i odporność powierzchni na intensywne użytkowanie. Dopasowanie do rowków teowych 16 mm – umożliwia pewny montaż na stolikach maszyn, płytach montażowych i stołach roboczych z tym standardem rowków. Określony zakres wysokości H 13–48 mm – pozwala skutecznie mocować detale o różnych wysokościach bez dodatkowych podkładek. Zastosowanie Łapa dociskowa przeznaczona jest do mocowania przedmiotów obrabianych i elementów montażowych na stołach maszynowych z rowkami teowymi 16 mm. Sprawdza się w przyrządach mocujących, na centrach obróbczych, frezarkach, wiertarkach, stanowiskach montażowo-kontrolnych oraz w warsztatach narzędziowych, gdzie wymagany jest powtarzalny i regulowany docisk mechaniczny. Specyfikacja techniczna Rowki teowe: 16 mm Rozmiar: 16 mm B1: 18 mm D: M16 E1: 26 mm E2: 45 mm H: 13–48 mm L: 125 mm Śruba mocująca: M16x16x125 Wykonanie: stal do ulepszania cieplnego, lakierowana Ścięta krawędź: tak Regulowana śruba przytrzymująca: tak Najczęściej zadawane pytania Do jakich rowków teowych pasuje ta łapa dociskowa? Łapa dociskowa jest przeznaczona do współpracy z rowkami teowymi o szerokości 16 mm. Jaki jest zakres wysokości docisku H tej łapy? Zakres wysokości H wynosi od 13 do 48 mm. Jakim gwintem i wymiarami charakteryzuje się śruba mocująca? Łapa jest wyposażona w śrubę mocującą o parametrach M16x16x125. Z jakiego materiału wykonana jest łapa dociskowa? Element wykonany jest ze stali do ulepszania cieplnego i jest lakierowany.
