Docisk poziomy z poziomą stopką 6830 rozmiar 3

Opis

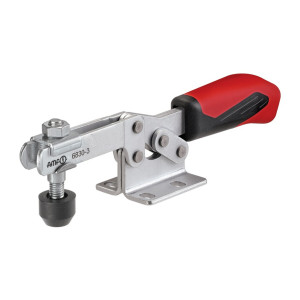

Docisk poziomy z poziomą stopką rozmiar 3 Mechaniczny docisk poziomy przeznaczony do szybkiego mocowania elementów w procesach obróbki i montażu. Sprawdza się przy powtarzalnych operacjach, gdzie liczy się stabilne zamocowanie detalu oraz skrócenie czasu każdej operacji. Rozmiar dobrany do średnich obciążeń w aplikacjach warsztatowych i produkcyjnych. Cechy i korzyści Pozioma stopka – umożliwia stabilny montaż na płaskich stołach, przyrządach i płytach montażowych, co zwiększa powtarzalność mocowania. Śruba dociskowa M8x45 – pozwala na łatwe dostosowanie wysokości docisku do grubości mocowanego elementu, co skraca czas przezbrajania. Siła docisku F1 1,8 kN – zapewnia pewne utrzymanie detalu przy standardowych obciążeniach obróbkowych. Zwarta konstrukcja – całkowita długość 206 mm ułatwia zabudowę na ograniczonej przestrzeni przyrządów i stołów roboczych. Precyzyjnie zdefiniowane wymiary – liczne wymiary bazowe (A, B, C, H, N, P itd.) ułatwiają projektowanie i integrację z istniejącymi oprzyrządowaniami. Zastosowanie Docisk przeznaczony do mocowania detali na stołach obróbkowych, w przyrządach spawalniczych, montażowych oraz kontrolnych. Stosowany w warsztatach mechanicznych, narzędziowniach, działach utrzymania ruchu oraz w produkcji seryjnej, gdzie wymagana jest szybka i powtarzalna zmiana detali przy zachowaniu stabilnego zamocowania. Specyfikacja techniczna Rozmiar: 3 Rodzaj konstrukcji: z poziomą stopką Śruba dociskowa: M8 x 45 F1: 1,8 kN F2: 2,5 kN Wysokość całkowita: 48 mm Długość całkowita: 206 mm A: 8 mm A*: 90° B: 73 mm C: 25,7 mm D: 6,5 mm D1: 5,1 mm E: 38 mm F: 14 mm H: 32 mm H1: 48,5 mm H2: 86 mm HW maks.: 9 mm HW min.: -2 mm K: 7 mm L: 13 mm L: 15 mm L1: 206 mm M: 22–31,8 mm M1: 31,6 mm N: 45,5 mm P: 50 mm Najczęściej zadawane pytania Jaka jest siła docisku tego docisku poziomego? Siła docisku F1 wynosi 1,8 kN, a dodatkowo podano parametr F2 równy 2,5 kN. Jaką śrubę dociskową ma ten docisk poziomy? Element jest wyposażony w śrubę dociskową M8 x 45. Jakie są główne wymiary tego docisku poziomego z poziomą stopką? Całkowita długość wynosi 206 mm, wysokość całkowita 48 mm, a istotne wymiary montażowe to m.in. B 73 mm, C 25,7 mm, N 45,5 mm oraz P 50 mm. Do jakich zastosowań nadaje się docisk o rozmiarze 3? Rozmiar 3 przeznaczony jest do mocowania detali w procesach obróbki, montażu i kontroli, w warsztatach, narzędziowniach i działach utrzymania ruchu.
