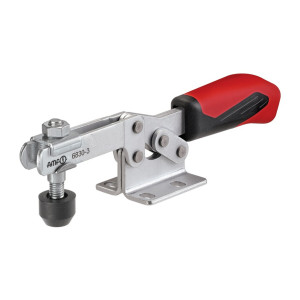

Docisk poziomy z poziomą stopką 6830 rozmiar 4

Opis

Docisk poziomy z poziomą stopką rozmiar 4 Mechaniczny docisk poziomy z poziomą stopką przeznaczony jest do szybkiego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przyrządach mocujących, na stanowiskach produkcyjnych oraz w warsztatach, gdzie liczy się powtarzalna siła docisku i stabilne zamocowanie elementu. Cechy i korzyści Stała siła docisku F1 2 kN – zapewnia pewne unieruchomienie detalu, co ogranicza ryzyko przesunięć podczas obróbki i poprawia jakość wykonywanych operacji. Dodatkowa wytrzymałość F2 3 kN – umożliwia zastosowanie docisku w wymagających aplikacjach, gdzie potrzebna jest wyższa siła mocowania. Śruba dociskowa M8x65 – ułatwia regulację położenia i dostosowanie docisku do różnych grubości i kształtów obrabianych elementów. Pozioma stopka mocująca – zapewnia stabilne oparcie na płycie przyrządu lub stole roboczym, co przekłada się na sztywność całego układu mocowania. Kompaktowa wysokość całkowita 74 mm – pozwala stosować docisk w przyrządach o ograniczonej przestrzeni oraz w niskich zabudowach technologicznych. Precyzyjnie zdefiniowane wymiary A–P – ułatwiają projektowanie i integrację w istniejących systemach mocowań, skracając czas przygotowania oprzyrządowania. Zastosowanie Docisk przeznaczony jest do mocowania detali w przyrządach obróbkowych, montażowych i kontrolnych w zakładach produkcyjnych, narzędziowniach oraz warsztatach. Może być wykorzystywany przy seryjnej obróbce skrawaniem, wierceniu, frezowaniu, operacjach montażu elementów oraz w stanowiskach pomiarowych, wszędzie tam, gdzie wymagane jest szybkie i powtarzalne mocowanie poziome. Specyfikacja techniczna Rodzaj konstrukcji: z poziomą stopką Rozmiar: 4 Śruba dociskowa: M8x65 F1: 2 kN F2: 3 kN Wysokość całkowita: 74 mm Długość całkowita: 281 mm A: 10 mm A*: 90° B: 113 mm C: 41 mm D: 8,5 mm D1: 8,5 mm E: 63 mm F: 27 mm H: 45 mm H1: 75 mm H2: 126 mm HW maks.: 24 mm HW min.: -4 mm K: 8 mm L: 20,5 mm L: 20 mm L1: 287 mm M: 29–43 mm M1: 43 mm N: 58 mm P: 57 mm Najczęściej zadawane pytania Jaka jest siła docisku tego docisku poziomego? Docisk ma siłę F1 równą 2 kN oraz dodatkowo parametr F2 równy 3 kN. Jaki jest rozmiar i typ śruby dociskowej? Zastosowana jest śruba dociskowa w rozmiarze M8x65, a docisk oznaczony jest jako rozmiar 4. Jakie są podstawowe wymiary gabarytowe docisku? Wysokość całkowita wynosi 74 mm, długość całkowita 281 mm, a dodatkowo podane są szczegółowe wymiary A–P do projektowania przyrządów. Czy jest to docisk z poziomą stopką montażową? Tak, jest to konstrukcja z poziomą stopką, przystosowana do montażu na płaskiej powierzchni.
