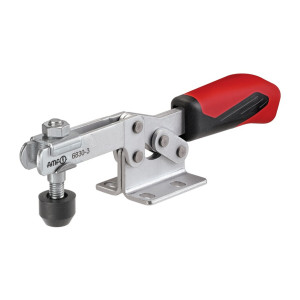

Docisk poziomy z poziomą stopką 6830 rozmiar 5

Opis

Docisk poziomy z poziomą stopką rozmiar 5 Mechaniczny docisk poziomy z poziomą stopką przeznaczony jest do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przyrządach mocujących, stanowiskach warsztatowych oraz liniach produkcyjnych, gdzie liczy się stabilne unieruchomienie elementu i skrócenie czasu przezbrojenia. Cechy i korzyści Pozioma stopka mocująca – ułatwia stabilne przykręcenie docisku do stołu, płyty lub przyrządu, co zwiększa powtarzalność mocowania. Śruba dociskowa M8x65 – umożliwia precyzyjną regulację położenia i siły docisku w zależności od wysokości i kształtu mocowanego detalu. Siła docisku F1 3 kN – pozwala pewnie unieruchomić element, ograniczając ryzyko jego przemieszczenia podczas obróbki lub montażu. Kompaktowa wysokość całkowita 73 mm – zmniejsza ryzyko kolizji z narzędziem skrawającym lub innymi elementami oprzyrządowania. Długość całkowita 321 mm – zapewnia wygodną dźwignię do ręcznej obsługi, co skraca czas mocowania i odblokowania detalu. Rozmiar 5 – pozwala łatwo dobrać docisk do przyjętych w zakładzie standardów oprzyrządowania. Zastosowanie Docisk przeznaczony jest do stosowania w przyrządach obróbkowych, uchwytach montażowych, stanowiskach kontrolno-pomiarowych oraz w warsztatach mechanicznych. Nadaje się do mocowania detali na stołach maszyn, płytach montażowych i dedykowanych konstrukcjach, wszędzie tam, gdzie wymagane jest szybkie, ręczne unieruchomienie elementu przy zachowaniu powtarzalnej pozycji. Specyfikacja techniczna Rodzaj konstrukcji: z poziomą stopką Rozmiar: 5 Śruba dociskowa: M8x65 F1: 3 kN F2: 5 kN Wysokość całkowita: 73 mm Długość całkowita: 321 mm A: 10 mm A*: 90° B: 123 mm C: 41,5 mm D: 8,5 mm E: 78 mm F: 16 mm H: 46 mm H1: 73 mm H2: 128 mm HW maks.: 25 mm HW min.: +1,7 mm K: 12,5 mm L: 25 mm L1: 321 mm M: 41,5 mm M1: - mm N: 58 mm P: 77 mm Najczęściej zadawane pytania Jaka jest siła docisku F1 i F2 dla tego docisku poziomego? Siła F1 wynosi 3 kN, a siła F2 wynosi 5 kN. Jaki jest rozmiar i wymiary całkowite docisku poziomego? Docisk ma rozmiar 5, wysokość całkowitą 73 mm oraz długość całkowitą 321 mm. Jaką śrubę dociskową zastosowano w tym docisku? Zastosowana jest śruba dociskowa o wymiarze M8x65. Czy ten docisk ma konstrukcję z poziomą stopką mocującą? Tak, jest to docisk z poziomą stopką przystosowaną do przykręcenia do podłoża lub przyrządu.
