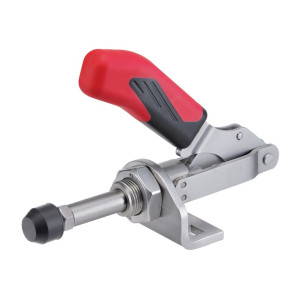

Docisk suwakowy z małą stopką kątową 6841 rozmiar 1

Opis

Docisk suwakowy pchająco-ciągnący mała stopka kątowa rozmiar 1 Mechaniczny docisk suwakowy z małą stopką kątową przeznaczony do pewnego mocowania detali w przyrządach, uchwytach oraz na ścianach z blachy. Rozwiązanie dla konstruktorów, technologów oraz działów utrzymania ruchu, którzy potrzebują powtarzalnego zaciskania z możliwością pchania i ciągnięcia elementu. Cechy i korzyści Zacisk pchająco‑ciągnący – umożliwia zarówno docisk, jak i odciąg detalu, co zwiększa elastyczność projektowania przyrządów. Mała stopka kątowa – pozwala na kompaktowy montaż w ograniczonej przestrzeni, co ułatwia zabudowę w gniazdach produkcyjnych. Długa prowadnica popychacza – zapewnia stabilne prowadzenie ruchomego elementu i zmniejsza ryzyko zakleszczeń podczas pracy. Możliwość montażu bez stopki kątowej – docisk można mocować do ścian z blachy lub wkręcać czołowym gwintem do korpusów przyrządów, co upraszcza dopasowanie do istniejących konstrukcji. W komplecie śruba dociągająca nr 6880 – gotowe do użycia rozwiązanie bez konieczności dobierania dodatkowych elementów mocujących. Kompaktowe wymiary – długość całkowita 91 mm i wysokość 60 mm umożliwiają stosowanie w małych przyrządach montażowych i spawalniczych. Zastosowanie Przeznaczony do montażu w przyrządach obróbkowych i kontrolnych, uchwytach spawalniczych, stanowiskach montażowych oraz specjalnych oprzyrządowaniach technologicznych. Sprawdza się przy mocowaniu detali na płytach montażowych, ścianach z blachy oraz w korpusach przyrządów, gdzie wymagane jest powtarzalne pchanie lub ciągnięcie elementu na określony skok. Specyfikacja techniczna Rodzaj docisku: zacisk pchająco‑ciągnący Rodzaj konstrukcji: mała stopka kątowa Rozmiar: 1 Śruba dociągająca: nr 6880, ulepszana cieplnie, ocynkowana Śruba dociskowa: M4 x 20 Śruba dociskowa [mm]: M4x20 F1: 1 kN F2: 1 kN Wysokość całkowita: 60 mm Długość całkowita: 91 mm Skok: 20 mm A: 8 mm D: 4,5 mm E: 20 mm H: 15 mm H1: 60,5 mm K: 7 mm L1: 91 mm L2: 16 mm M maks.: 19,5 mm M min.: 16 mm M2: M12 x 1,5 mm N: 30 mm P: 20 mm Szerokość maks.: 44,5 mm Szerokość min.: 24,5 mm Najczęściej zadawane pytania Do jakich zastosowań nadaje się ten docisk suwakowy pchająco‑ciągnący? Docisk jest przeznaczony do mocowania detali w przyrządach, uchwytach oraz na ścianach z blachy, wszędzie tam, gdzie wymagany jest ruch pchający i ciągnący na skoku 20 mm. Jaki jest dopuszczalny nacisk F1 i F2 dla tego docisku? Parametry F1 i F2 wynoszą 1 kN. Jak montować docisk – czy można go użyć bez stopki kątowej? Docisk można montować ze stopką kątową lub bez niej – mocując go do ścian z blachy bądź wkręcając czołowym gwintem do korpusów przyrządów. Czy śruba dociskowa jest w komplecie z dociskiem suwakowym? W komplecie znajduje się ulepszana cieplnie, ocynkowana śruba dociągająca nr 6880 oraz śruba dociskowa M4 x 20.
