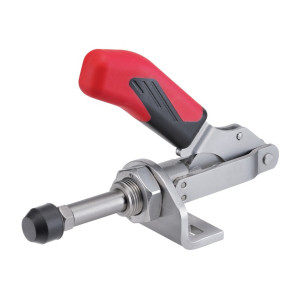

Docisk suwakowy z małą stopką kątową 6841 rozmiar 5

Opis

Docisk suwakowy kątowy z małą stopką 6841 rozmiar 5 Mechaniczny docisk suwakowy pchająco‑ciągnący przeznaczony do szybkiego i powtarzalnego mocowania detali w przyrządach obróbkowych, montażowych i kontrolnych. Sprawdza się w aplikacjach wymagających długiego skoku popychacza oraz możliwości montażu zarówno na płytach, jak i w korpusach przyrządów. Cechy i korzyści Mała stopka kątowa – umożliwia pewne podparcie detalu przy ograniczonej przestrzeni montażowej, co ułatwia zabudowę w kompaktowych przyrządach. Zacisk pchająco‑ciągnący – pozwala na pracę w obu kierunkach (dociskanie i ciągnięcie), zwiększając elastyczność zastosowań w różnych układach mocowania. Długa prowadnica popychacza – zapewnia stabilne prowadzenie podczas całego skoku 40 mm, co wpływa na powtarzalność pozycjonowania detalu. Możliwość montażu bez stopki kątowej – opcja mocowania do ścian z blachy lub wkręcania czołowym gwintem do korpusów przyrządów upraszcza konstrukcję stanowiska. Śruba dociągająca w komplecie – ulepszana cieplnie, ocynkowana śruba nr 6880 ogranicza konieczność dodatkowych zakupów i przyspiesza uruchomienie przyrządu. Siła docisku F1/F2 4,5 kN – umożliwia stabilne zamocowanie detali w typowych operacjach warsztatowych i produkcyjnych. Zastosowanie Docisk przeznaczony jest do zabudowy w przyrządach mocujących stosowanych na stanowiskach obróbki skrawaniem, montażu i kontroli, wszędzie tam, gdzie wymagana jest powtarzalna pozycja detalu i możliwość pracy w trybie pchająco‑ciągnącym. Dzięki małej stopce kątowej sprawdzi się w kompaktowych przyrządach, na płytach montażowych oraz w korpusach specjalnych uchwytów. Specyfikacja techniczna Rozmiar: 5 Rodzaj konstrukcji: mała stopka kątowa Typ zacisku: pchająco‑ciągnący Prowadnica popychacza: długa Śruba dociskowa: M12 x 50 mm Śruba dociągająca w komplecie: nr 6880, ulepszana cieplnie, ocynkowana F1: 4,5 kN F2: 4,5 kN Wysokość całkowita: 126 mm Długość całkowita: 171,5 mm Skok: 40 mm A: 16 mm D: 8,5 mm E: 50 mm H: 30 mm H1: 129,5 mm K: 15,5 mm L1: 171,5 mm L2: 25 mm M maks.: 46 mm M min.: 29 mm M2: M24 x 1,5 mm N: 65 mm P: 35 mm Szerokość maks.: 81,5 mm Szerokość min.: 41,5 mm Najczęściej zadawane pytania Jaka jest siła docisku tego docisku suwakowego? Siła F1 i F2 wynosi 4,5 kN. Jaki jest skok popychacza w tym docisku 6841 rozmiar 5? Skok popychacza wynosi 40 mm. Jaki gwint ma śruba dociskowa dostarczana z dociskiem? W komplecie znajduje się śruba dociskowa o wymiarze M12 x 50 mm. Czy śruba dociągająca jest dołączona do zestawu? Tak, w komplecie znajduje się ulepszana cieplnie, ocynkowana śruba dociągająca nr 6880.
