ZAMEL Przekaźnik czasowy awersyjny 12 240 V TH35

Opis

Przekaźnik czasowy awersyjny uniwersalny 12/240V AC/DCZAMEL PCM-02/URealizuje funkcję opóźnionego wyłączania (awersyjny) w układach automatyki i sterowaniaPrzekaźnik uniwersalny działający w zakresie: 12/240V AC/DCPrzekaźnik wyzwalany jest napięciem zasilającymSzeroki zakres nastaw czasu od 0,1 sekundy do 10 dni oraz wysoka dokładność odmierzanego czasuFunkcja ON / OFF umożliwia stałe załączenie lub wyłączenie odbiornikaWyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 ASygnalizacja napięcia zasilania dioda LED zielonaSygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwonaObudowa jednomodułowa na szynę TH35Zestaw zawiera:Przekaźnik czasowy awersyjny PCM-02/UInstrukcję obsługiInstrukcja obsługi dołączona poniżej w "Dodatkowych informacjach"Jednofunkcyjny przekaźnik czasowy PCM-02/U służy do realizacji funkcji opóźnionego wyłączania (awersyjny) w układach automatyki i sterowania. Przekaźnik wyzwalany jest napięciem zasilającym. Cechuje go bardzo szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni. Dodatkowe funkcje ON / OFF umożliwiają stałe załączenie lub wyłączenie odbiornika.

Układ posiada wskaźniki: napięcia zasilania, stanu przekaźnika oraz odmierzania czasu - zrealizowane za pomocą diod LED.

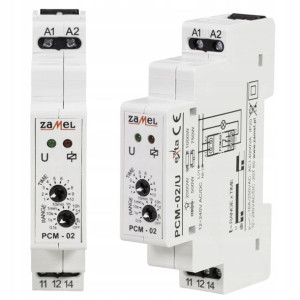

Opis przekaźnikaZacisk zasilania (A1)Kontrolka Napięcia zasilaniaPłynna regulacja czasuWybór zakresu czasowegoZaciski wyjściowe przekaźnika (11, 12 ,14)Zacisk zasilania (A2)Kontrolka stanu przekaźnika (sygnalizacja odmierzania czasu)ZastosowaniePrzekaźnik czasowy PCM‑02/U współpracujący z wyłącznikiem zmierzchowym WZM‑01 i sterownikami rolet SRM‑10 ma za zadanie wygenerowanie impulsu po wykryciu zmroku.

Impuls ten jest sygnałem dla sterowników rolet (wejście centralnego zamykania), do opuszczenia wszystkich rolet pracujących w danej grupie.

Opóźnione wyłączaniePo upływie tego czasu nastąpi wyłączenie przekaźnika (poz. 11-12).

Kolejna realizacja trybu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego.

Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PCM-02/U w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić czas przy pomocy pokręteł TIME i RANGE przy czym t = TIMExRANGE.

Dane techniczne:Zaciski zasilania: A1, A2Znamionowe napięcie zasilania: 12 / 240 V AC/DCTolerancja napięcia zasilania: -5%, +10 %Kontrolka napięcia zasilania: dioda LED zielonaCzęstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 15 mALiczba trybów pracy: 1 (opóźnione wyłączanie)Zakres nastaw czasu t: 0,1 s / 10 dniDokładność odmierzania czasu: 0,2 %Nastawa czasu: 2x potencjometr (obrotowy + skokowy)Kontrolka stanu przekaźnika i pomiaru czasu: dioda LED czerwonaParametry styków przekaźnika: 1NO/NC - 16 A / 250 V AC1 4000 VALiczba zacisków przyłączeniowych: 5Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 2 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mmWaga: 0,09 kgZgodność z normami: PN-EN 60730-1, PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
