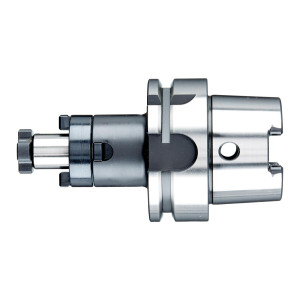

Trzpień frezarski uniwersalny HSK-A63 DIN 69893 32x100 mm Fortis

Opis

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A 63 32x100 mm Fortis Precyzyjny trzpień frezarski do głowic nasadzanych przeznaczony do zastosowań w obróbce skrawaniem na centrach obróbczych z uchwytem HSK-A 63. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji seryjnej, gdzie kluczowe są stabilność mocowania, dokładność i powtarzalność procesu. Cechy i korzyści Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z uchwytami HSK-A 63 stosowanymi w nowoczesnych centrach obróbczych. Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie w strefie roboczej, co wydłuża okres eksploatacji i zmniejsza częstotliwość wymian uchwytu. Wytrzymałość rdzenia ok. 950 N/mm² – stabilne przenoszenie obciążeń podczas cięższych operacji frezarskich, co ogranicza ryzyko odkształceń i poprawia bezpieczeństwo procesu. Tolerancja kąta stożka AT3 i chropowatość Ra < 1 μm – bardzo dobra współosiowość i dopasowanie do wrzeciona, co przekłada się na lepszą jakość powierzchni obrabianej i mniejsze drgania. Bicie promieniowe ≤ 0,006 mm – wysoka precyzja bicia ogranicza zużycie narzędzia i poprawia dokładność wymiarową detali. Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co zwiększa wydajność obróbki. Otwór kanału chłodzącego – umożliwia efektywne doprowadzenie chłodziwa do strefy skrawania, co poprawia trwałość głowicy frezarskiej. Przeznaczenie do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne mocowanie standardowych głowic nasadzanych stosowanych w produkcji. Zastosowanie Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 na obrabiarkach wyposażonych w uchwyt HSK-A 63. Sprawdza się w frezowaniu płaszczyzn, obróbce zgrubnej i wykańczającej w narzędziowniach, zakładach produkcyjnych i działach utrzymania ruchu, gdzie wymagana jest wysoka dokładność bicia i możliwość pracy przy podwyższonych prędkościach obrotowych. Specyfikacja techniczna Norma: DIN 69893 (ISO 12164-1, kształt A) Uchwyt: HSK-A 63 Wersja: trzpień frezarski uniwersalny do nasadzania głowicy Długość trzpienia: 24 mm Średnica trzpienia: 32 mm Długość wysięgu: 100 mm Średnica odsadzenia: 58 mm Długość mocowania: 38 mm Stożek: DIN 254 Twardość po hartowaniu: 58 ± 2 HRC, minimalna głębokość hartowania 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Tolerancja kąta stożka: AT3 Dokładność powierzchni stożka: Ra < 1 μm Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min⁻¹ Otwór kanału chłodzącego: tak Materiał: stopowa stal do nawęglania Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym według DIN 1880 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Pierścień zabierakowy Wpust pasowany Najczęściej zadawane pytania Do jakiego uchwytu pasuje ten trzpień frezarski? Trzpień jest przeznaczony do uchwytu HSK-A 63 zgodnie z normą DIN 69893 (ISO 12164-1, kształt A). Jakie głowice frezarskie można mocować na tym trzpieniu? Trzpień służy do mocowania narzędzi z rowkiem poprzecznym według DIN 1880, czyli standardowych głowic frezarskich nasadzanych. Jaka jest długość i średnica trzpienia roboczego? Długość trzpienia wynosi 24 mm, a średnica trzpienia 32 mm. Co jest dołączone w zestawie z trzpieniem frezarskim? W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
