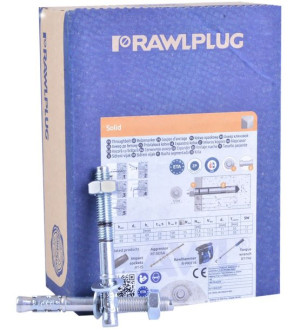

Rawlplug Kotwa Stalowa Pierścieniowa Beton 10x115

Opis

RAWLPLUG KOTWA STALOWA PIERŚCIENIOWA BETON 10X115Kotwa opaskowa do betonu niespękanego.

Cechy charakterystyczne: Wysoka wydajność w betonie niespękanym potwierdzona przez ETA opcja 7. Wysoka jakość przy jednoczesnej efektywności kosztowej. Nadaje się do zredukowanego kotwienia w celu uniknięcia kontaktu ze zbrojeniem. Znaczniki głębokości ułatwiające osadzenie kotwy w otworze. Konstrukcja pozwala na wiercenie i instalację bezpośrednio przez element mocowany i pomaga zredukować wysiłek w trakcie instalacji. Formowanie na zimno zapewnia stałą dokładność wymiarową. Prosty montaż przelotowy (montaż i wiercenie przez materiał mocowany). Zoptymalizowana konstrukcja opaski pozwala na uzyskanie wysokich nośności.

Aplikacje:Utwierdzenie elewacji,Ściany osłonowe,Balustrady,Barierki,Poręcze,Regały,Konstrukcje stalowe,Słupki.

Materiał podłoża:Beton niezarysowany C20/25-C50/60,Beton niezbrojony,Beton zbrojony,Kamień naturalny (po przeprowadzeniu testów).

Instrukcja montażu: 1. Wywiercić otwór o wymaganej średnicy i głębokości. 2. Usunąć zwierciny i dokładnie wyczyścić otwór przy pomocy wyciora i pompki.3. Włożyć kotwę do otworu przez element mocowany i dobić ją młotkiem na odpowiednią głębokość. 4. Używając klucza dynamometrycznego dokręcić nakrętkę do wymaganego momentu.

Zalecenia montażowe:Średnica otworu w podłożu (d0): 10mmMoment dokręcający (Tinst): 30NmRozmiar klucza (Sw): 17mmZewnętrzna średnica podkładki: 20mmMin. głębokość otworu w podłożu (h0): 69mmMinimalna głębokość osadzenia łącznika (hnom): 59mmMin. grubość podłoża (hmin): 100mmMin. rozstaw: 55mmMin. odległość od krawędzi: 50mmParametry:Rozmiar: M10Średnica kotwy (d): 10mmDługość kotwy (L): 115mmRozmiar klucza (Sw): 17mmŚrednica otworu elementu mocowanego: 12mmIlość: 50sztKod produktu: R-XPT-10115/45
